SMARTLINE


Reinwasserstrahlanlage mit bis zu 5 Schneidköpfen und extremer Höchstgeschwindigkeit

Die Wasserstrahlbaureihe Tecnocut SMARTLINE ist durch ihre offene Bauweise mit kurzer Maschinenbrücke und extremen Verfahrgeschwindigkeiten besonders für den Einsatz im Reinwasserstrahlschneiden geeignet. Sie kann sowohl als Reinwasser- wie auch als Abrasivanlage genutzt werden. Durch die hohen Beschleunigungswerte ist die Anlage jedoch besonders für die kurzen, schnellen Schneidzyklen im Reinwasserbereich gemacht.

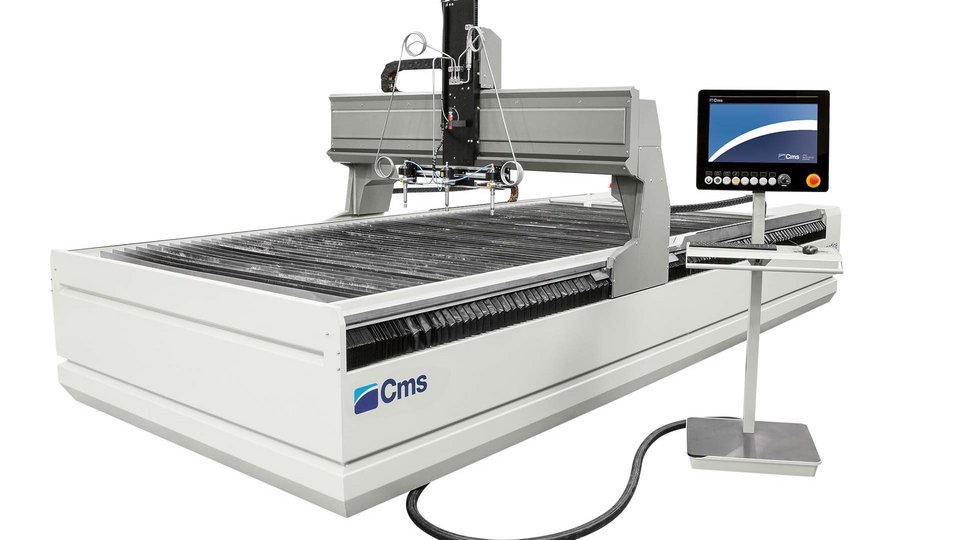

Die Hochdruckschneideanlage SMARTLINE besteht aus einer Monoblock-Brücken-Konstruktion mit Gantry Antrieb. Der Schneidkopf wird auf Maschinenbrücke entlang der kurzen X-Achse geführt, das Schneidbecken ist im Maschinengestell integriert und ermöglicht somit eine besonders gute Zugänglichkeit des Schneidbereichs. Servomotoren mit hochwertigen, geschliffenen Zahnstangen und Ritzeln sorgen für präzise Achsverfahrung mit einer Höchstgeschwindigkeit von bis zu 50.000 mm/Min und einer extrem schnellen Achsenbeschleunigung von 3 m/s².

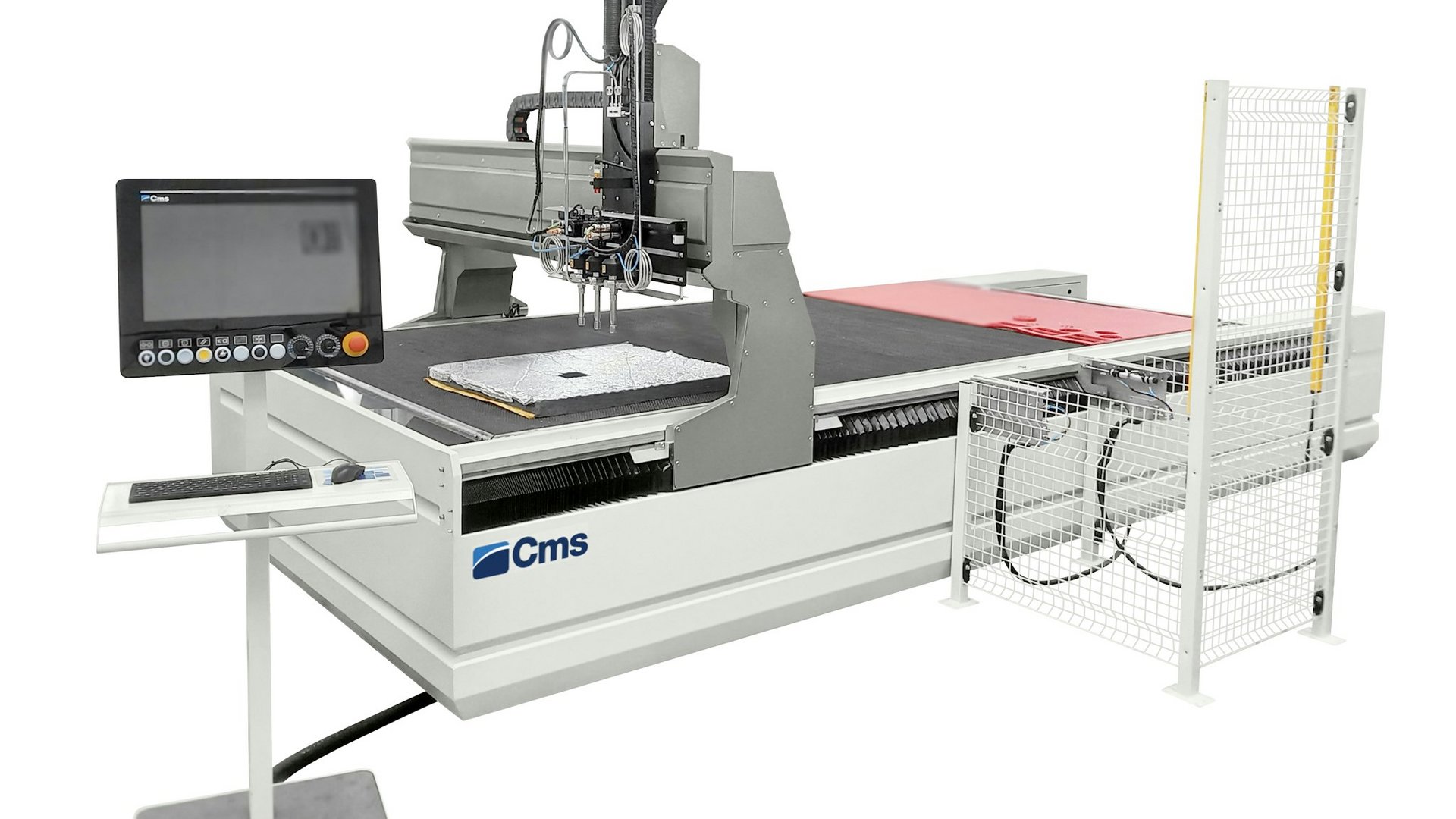

Die X-Achse wird über ein komplett verschleißfreies Labyrinth-System aus Blechverkleidungen geschützt, welches bestmöglichen Schutz vor Staub und Wasser bietet. Die Y-Achse ist vor Verunreinigung direkt am Tank geschützt und zudem noch durch Faltenbälge abgedeckt. Der mit Lichtschranken gesicherte Arbeitsbereich der SMARTLINE ist von 4 Seiten frei zugänglich und kann somit schnell und einfach be- und entladen werden.

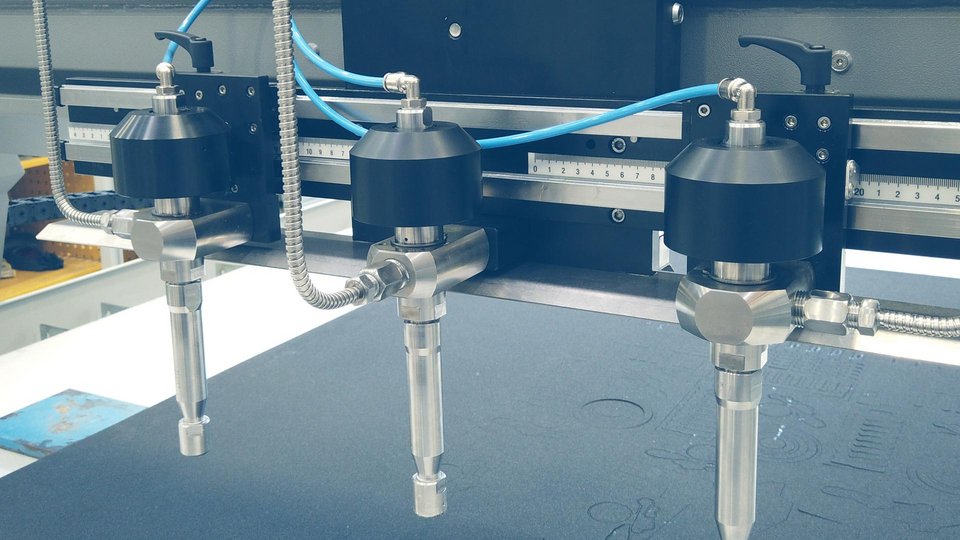

Die Wasserstrahlschneidanlage kann mit diversen 3-Achs und 5-Achs Schneidkopfkonfigurationen, wie z. B. einer Balkenkonstruktion mit 3 manuell justierbaren Schneidköpfen, ausgestattet werden.

Betrieben wird die SMARTLINE über ein verfahrbares Operator Panel mit 21,5“ Touch-Screen-Monitor und einem Windows-PC in Verbindung mit einer leistungsfähigen Steuerung. Die Programmierung ist sowohl direkt am Bedienpult der Wasserstrahlschneidanlage als auch bequem im Büro möglich.

Die Wasserstrahlschneidanlage kann in den Größen 1700x3300 und 2000x4250 mm gebaut werden.



SMARTLINE im Überblick


WaterjetCuttingSystem
MTW GmbH Reinwasserstrahlanlage SMARTLINE MTW GmbH Reinwasserstrahlanlage SMARTLINE MTW GmbH Reinwasserstrahlanlage SMARTLINE MTW GmbH Reinwasserstrahlanlage SMARTLINE
  • High-Speed Reinwasserstrahlanlage
  • Monoblock-Konstruktion in Gantry-Bauweise
  • Schneidbereich 4000 x 2000 mm
  • 3- oder 5-Achsen Schneidköpfe

Vorteile auf einen Blick


  • Zugänglichkeit Arbeitstisch
  • Preis-Leistung
  • Verfahrgeschwindigkeit und Beschleunigung
  • Multi-Head Configurationen

Anwendungsfelder


  • Reinwasserschneiden
  • Gummi- und Schaumstoffbearbeitung
  • Dichtungen
  • Isolierungen
SMARTLINE Technische Daten
Schneidköpfe 1-5
X-Achse 2000 mm
Y-Achse 4000 mm
Z-Achse 250 mm
C-Achse optional endlos
B-Achse optional +/- 60°
Verfahrgeschwindigkeit 0-50.000 mm /min
Beschleunigung X+Y Achse 3.000 mm / s²
Lineare Achsengenauigkeit 0,025 mm
Wiederholgenauigkeit 0,05 mm

Weitere Größen und Ausführungen auf Anfrage

Verfügbare Optionen


JD5Ax – 5 Achsen Schneidkopf für Schrägschnitte und automatische Winkelkompensation

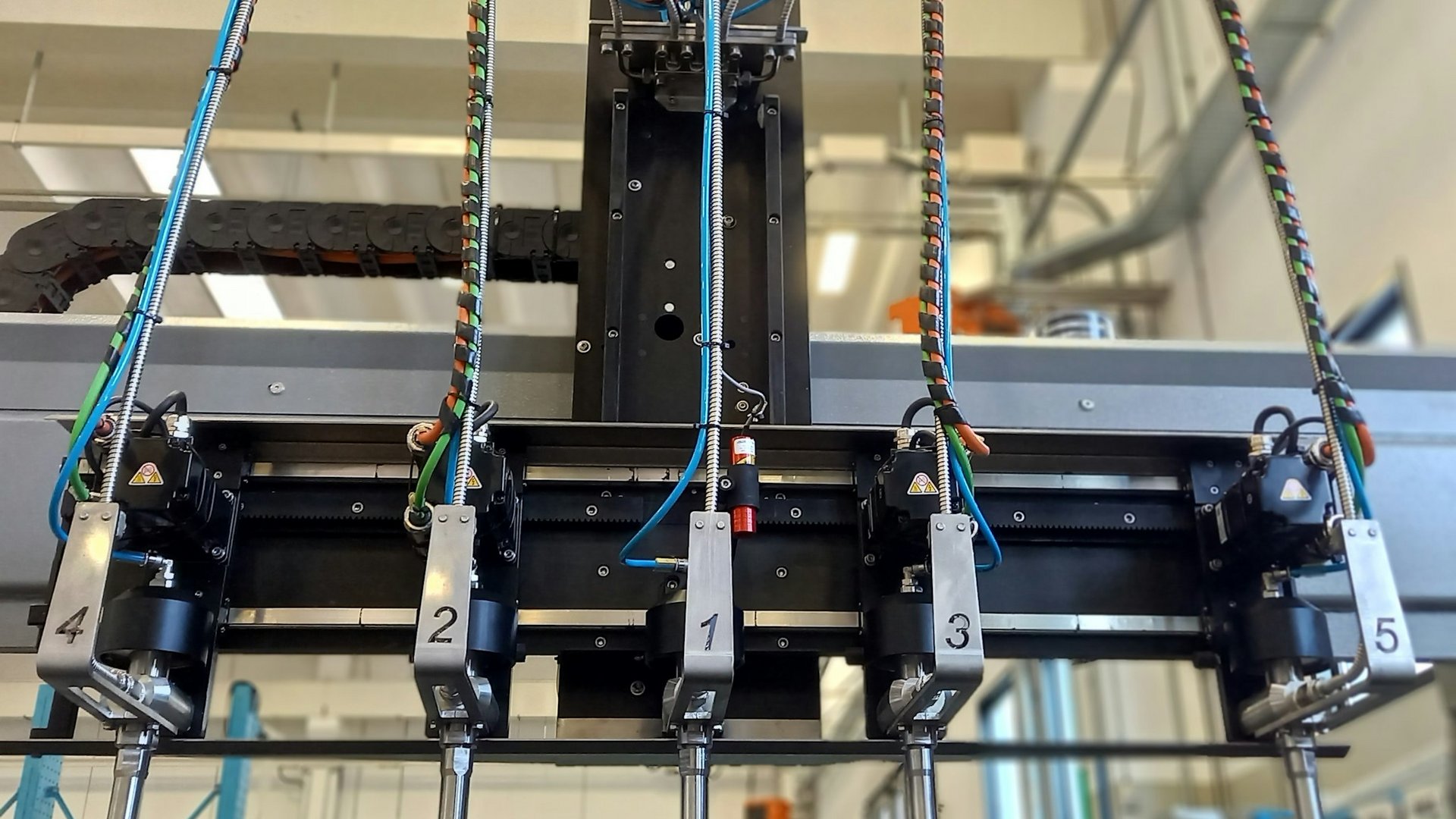

Bis zu 6 individuelle Schneidköpfe zur simultanen Bearbeitung von Serienaufträgen
Mobiles Operator-Panel
Tandem-Bearbeitung für gleichzeitiges Be- und Entladen während des Schneidvorgangs

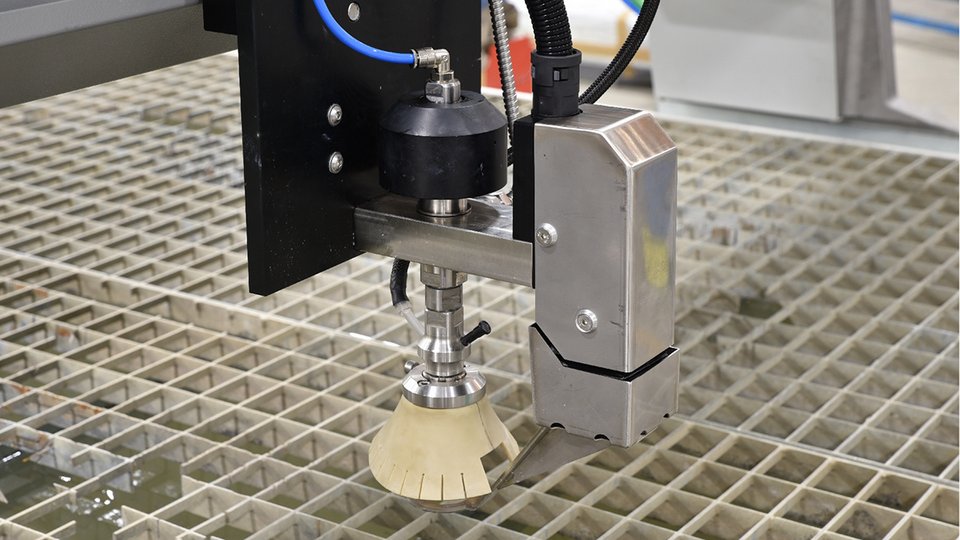

Edelstahlwaben-Tischauflage für Reinwasserschneidaufträge
Bohreinheit zur Anbohrung von delaminierenden Werkstoffen
2D/3D CAD CAM Software inkl. Materialdatenbank
