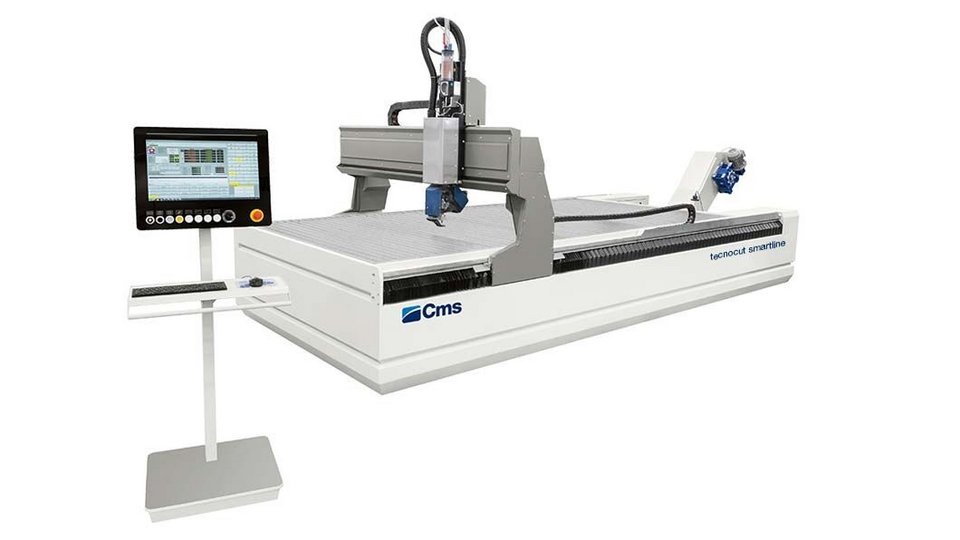

SMARTLINE
Wasserstrahlschneidanlage
Die Wasserstrahlschneidanlagen der Baureihe Tecnocut Smartline ermöglichen durch ihren offenen und gut zugänglichen Arbeitstisch besonders unkonventionelles Arbeiten, die hohe Genauigkeit und Produktivität durch die Gantrybauweise machen die Anlagen zum perfekten Allrounder und lassen sich optimal in alle Bereiche der Industrie integrieren! Die Smartline kann sowohl als Reinwasser- wie auch als Abrasivanlage genutzt werden. Das macht die Anlage zu einer flexiblen Lösung für das Schneiden unterschiedlichster Materialien, von der Keramikplatte über Schaumstoffzuschnitte bis hin zu präzisen Luftfahrt- oder Maschinenbauanwendungen.

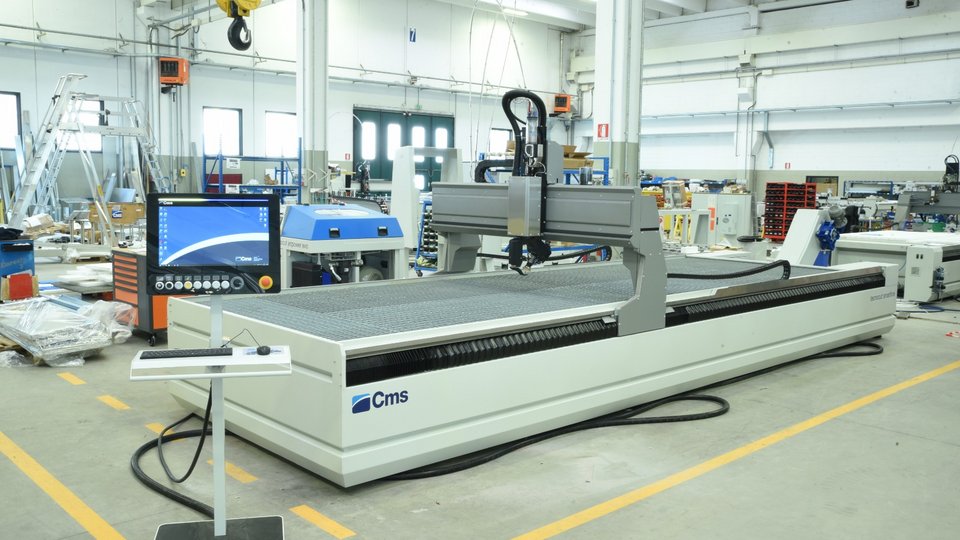

Die Hochdruckschneideanlage SMARTLINE besteht aus einer Monoblock-Brücken-Konstruktion mit Gantry Antrieb. Der Schneidkopf wird auf Maschinenbrücke entlang der kurzen X-Achse geführt, das Schneidbecken ist im Maschinengestell integriert und ermöglicht somit eine besonders gute Zugänglichkeit des Schneidbereichs. Servomotoren mit hochwertigen, geschliffenen Zahnstangen und Ritzeln sorgen für präzise Achsverfahrung mit einer Höchstgeschwindigkeit von bis zu 50.000 mm/Min und einer extrem schnellen Achsenbeschleunigung von 3 m/s².
Durch die automatische Abrasiv-Dosierung und eine Höhenabtastung mit Kollisionsschutz wird höchste Sicherheit während des Schneidevorgangs gewährleistet. Damit sind sogar Nacht- bzw. Geisterschichten ohne Maschinenbediener möglich. Die X-Achse wird über ein komplett verschleißfreies Labyrinth-System aus Blechverkleidungen geschützt, welches bestmöglichen Schutz vor Staub und Wasser bietet. Die Y-Achse ist vor Verunreinigung direkt am Tank geschützt und zudem noch durch Faltenbälge abgedeckt. Der mit Lichtschranken gesicherte Arbeitsbereich der SMARTLINE ist von 4 Seiten frei zugänglich und kann somit schnell und einfach be- und entladen werden.
Die Wasserstrahlschneidanlage kann mit diversen 3-Achs und 5-Achs Schneidkopfkonfigurationen ausgestattet werden.

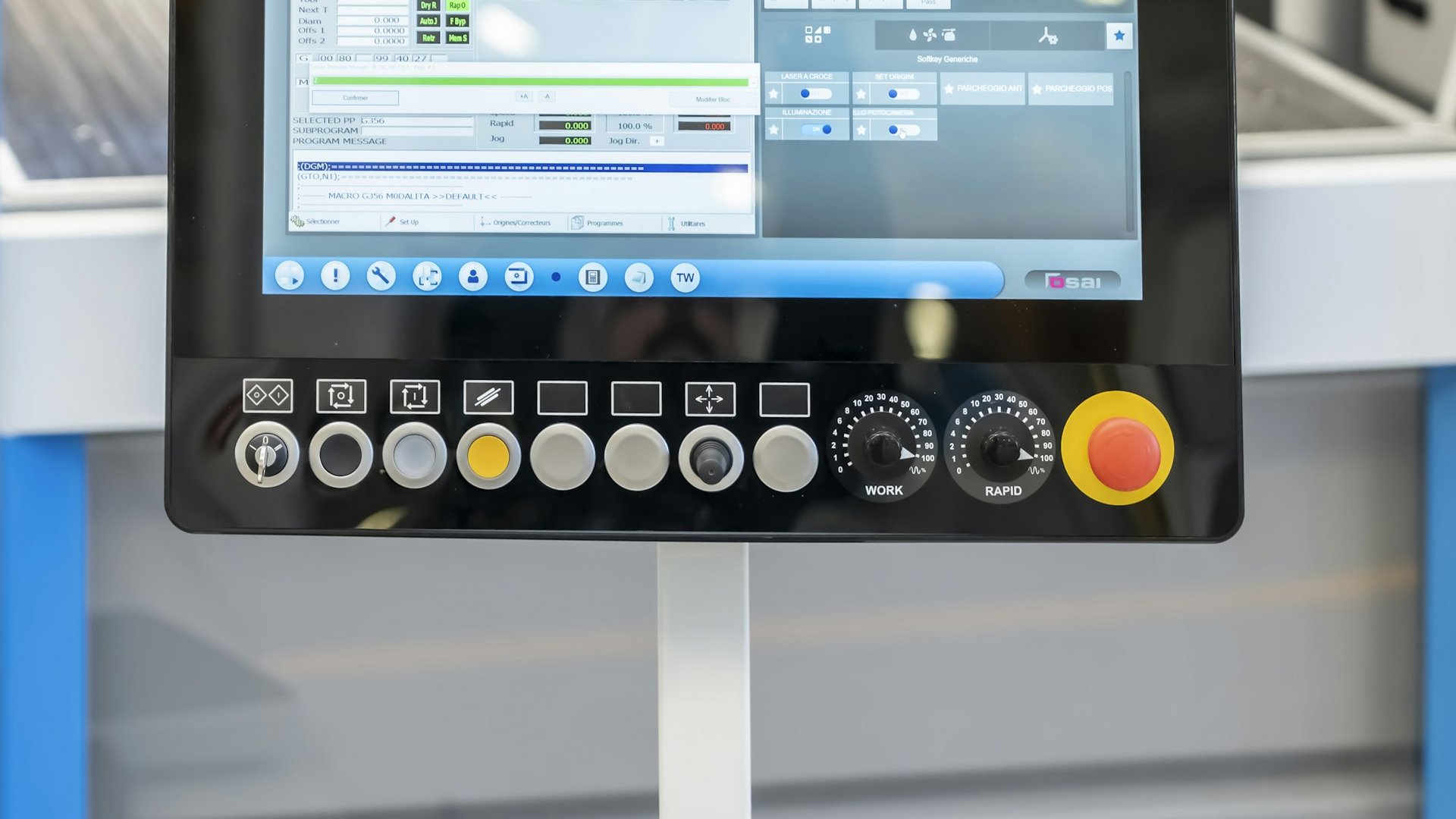

Betrieben wird die SMARTLINE über ein verfahrbares Operator Panel mit 21,5“ Touch-Screen-Monitor und einem Windows-PC in Verbindung mit einer leistungsfähigen Steuerung. Die Programmierung ist sowohl direkt am Bedienpult der Wasserstrahlschneidanlage als auch bequem im Büro möglich.
SMARTLINE im Überblick
Vorteile auf einen Blick
- Kompakte Installation
- Preis-Leistung
- Hohe Präzision durch Gantry-Bauweise
- Automatische Entschlammung über Kettenförderer
- Labyrinthsystem zum Schutz der Führungen
- JD5Ax Schneidkopf
- Ausstattung beliebig konfigurierbar
Anwendungsfelder
- Metall- und Maschinenbau
- Luft- und Raumfahrt
- Verteidigungsindustrie
- Boots- und Schiffsbau
- Dichtungen
- Kunststoff- und Sondermaterialien
- Glas-, Keramik- und Steinbearbeitung
Technische Daten
SMARTLINE | Technische Daten |
X-Achse | 2000 mm / 2200 mm |
Y-Achse | 3000 mm / 4000 mm / 6000 |
Z-Achse | 250 / 150 |
C-Achse Optional | Endlos |
B-Achse | +/- 60° |
Lineare Achsengenauigkeit | 0,025 mm |
Wiederholgenauigkeit | 0,05 mm |
VERFÜGBARE OPTIONEN

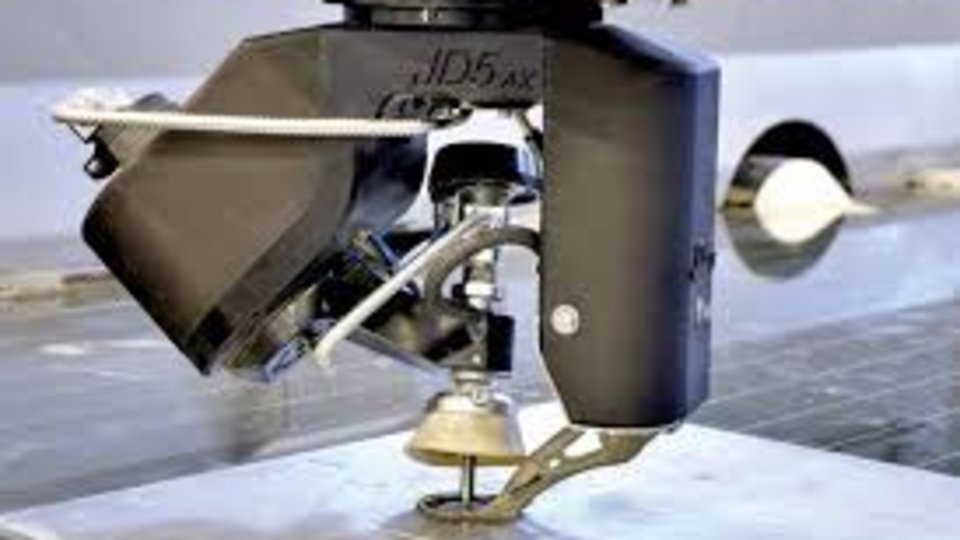

- JD5Ax – 5 Achsen Schneidkopf für Schrägschnitte und automatische Winkelkompensation

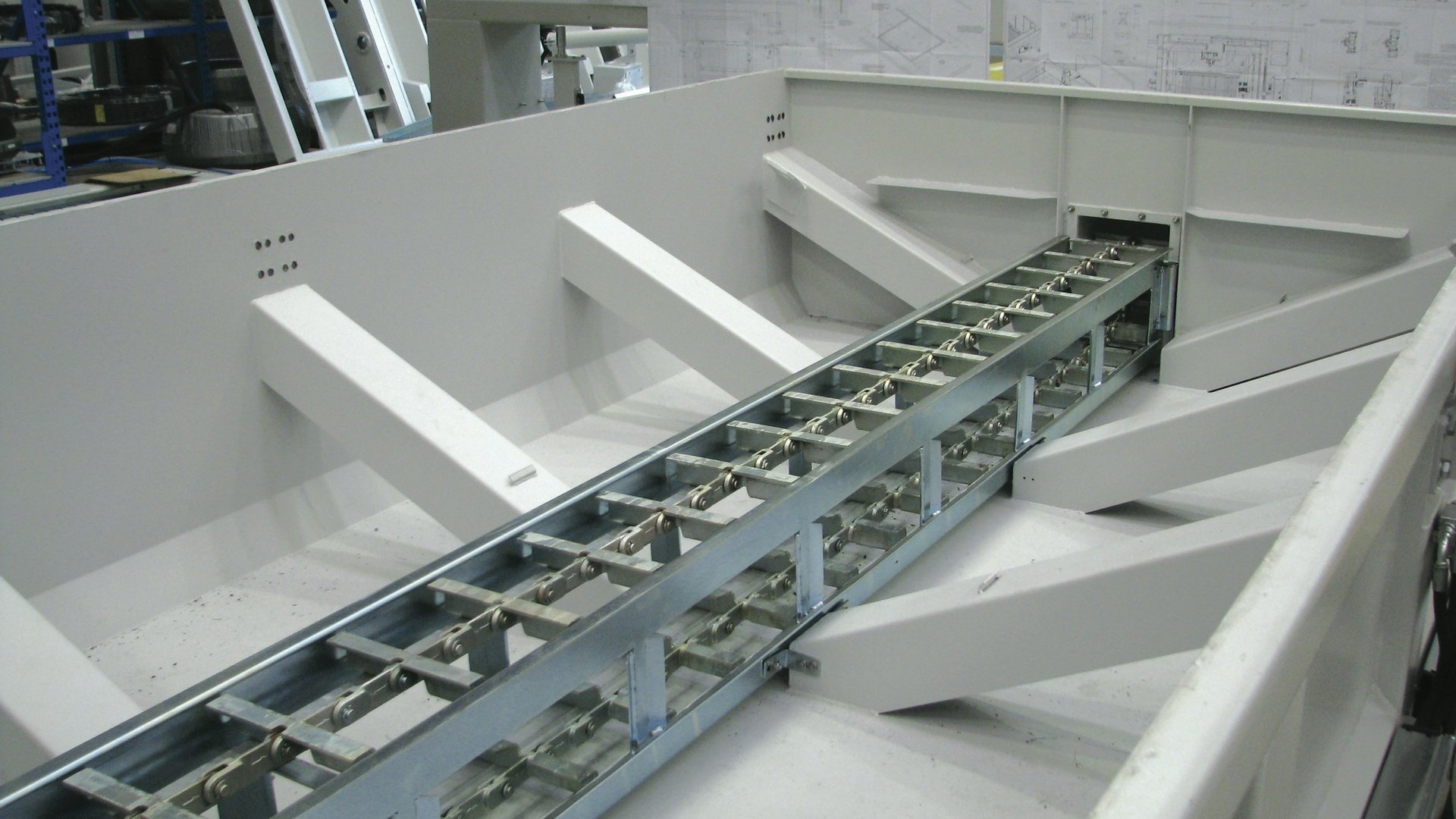

- Kettenförderer zur automatischen Entschlammung
- Bohreinheit zur Anbohrung von delaminierenden Werkstoffen
- 2D/3D CAD CAM Software inkl. Materialdatenbank
