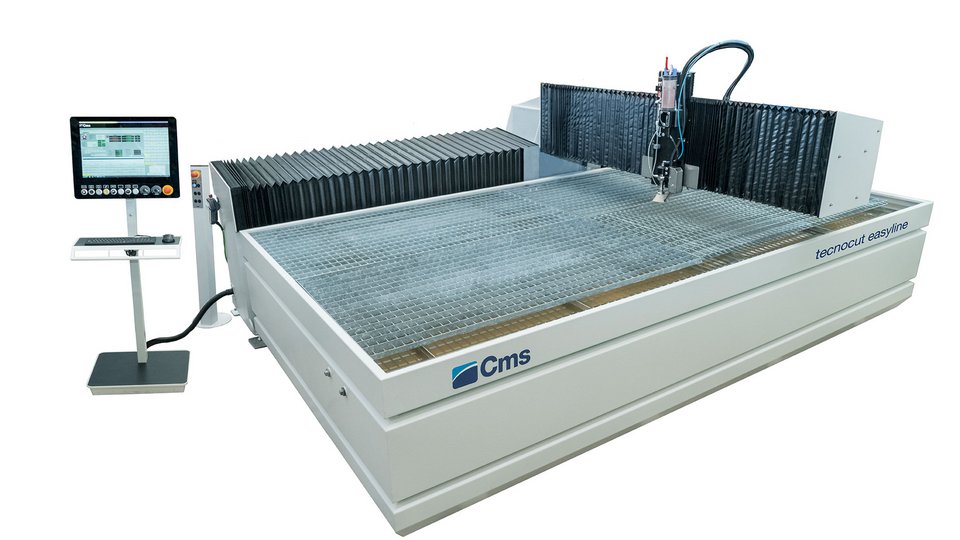

EASYLINE


Wasserstrahlanlage

Die Baureihe Tecnocut Easyline ermöglicht durch ihren einfachen und besonders flexiblen Aufbau den perfekten Einstieg ins Wasserstrahlschneiden! Sie kann sowohl mit Reinwasser als auch mit einem zugesetzten Abrasiv genutzt werden. Das macht die Anlage zu einer flexiblen Lösung für das Schneiden unterschiedlichster Materialien, von der Keramikplatte über Schaumstoffzuschnitte bis hin zu Luftfahrt-Anwendungen.

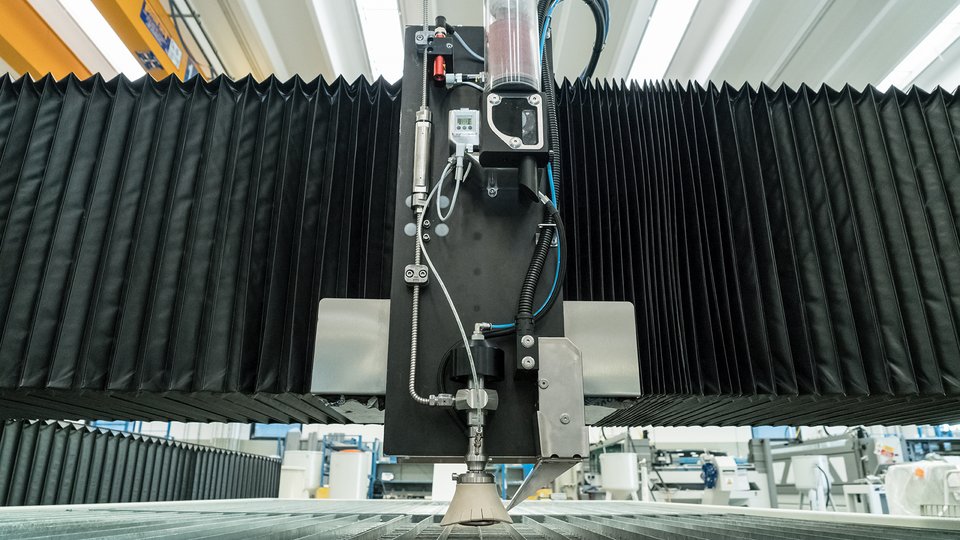

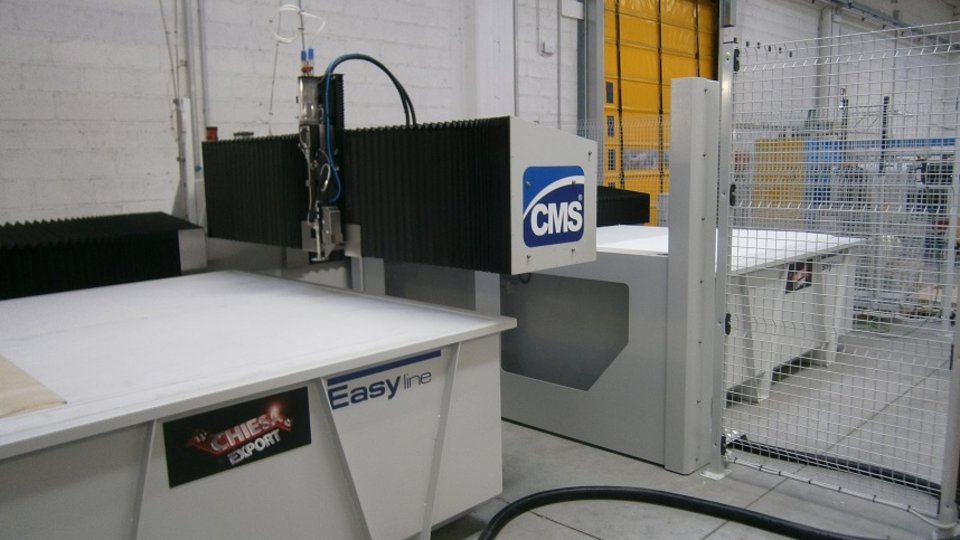

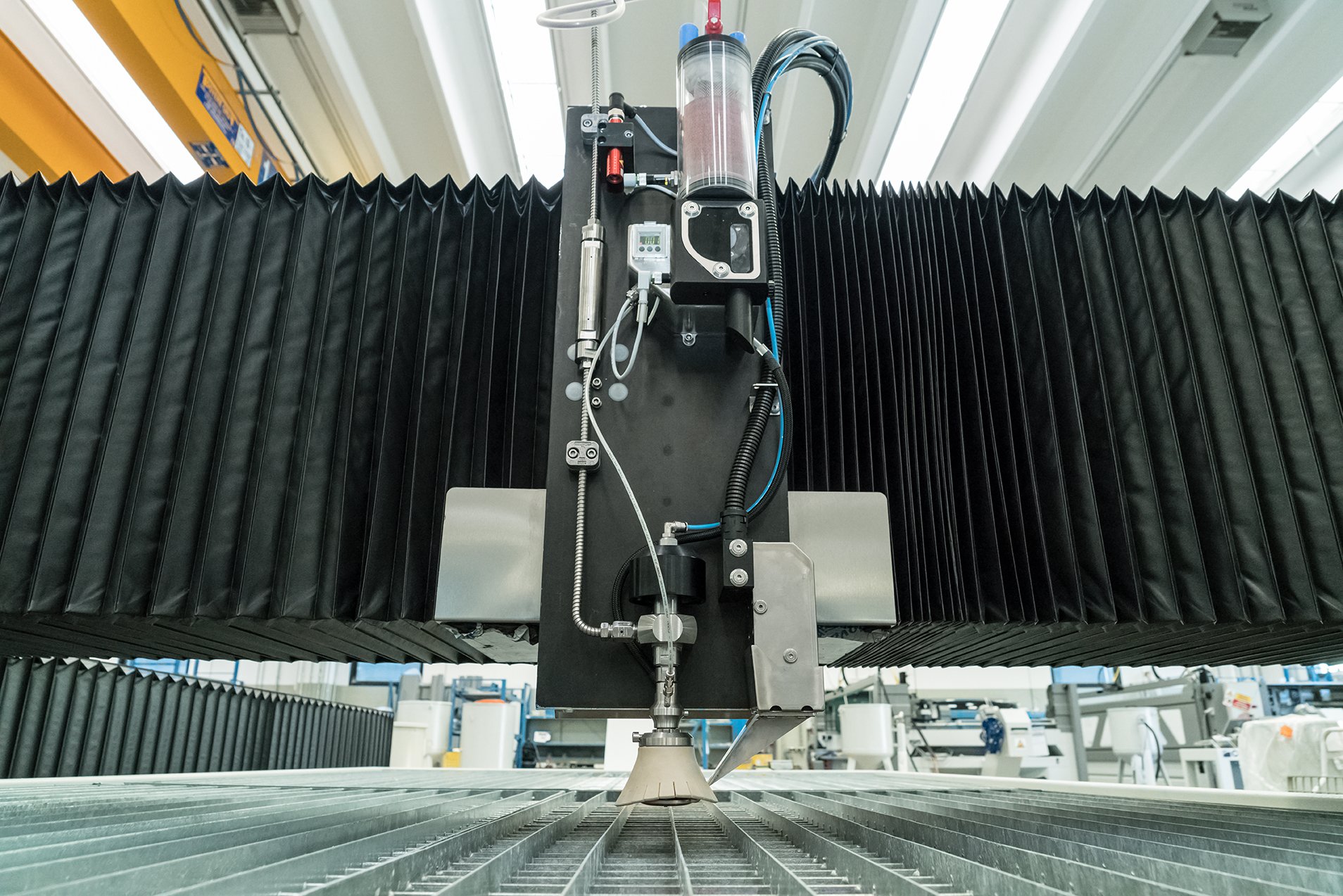

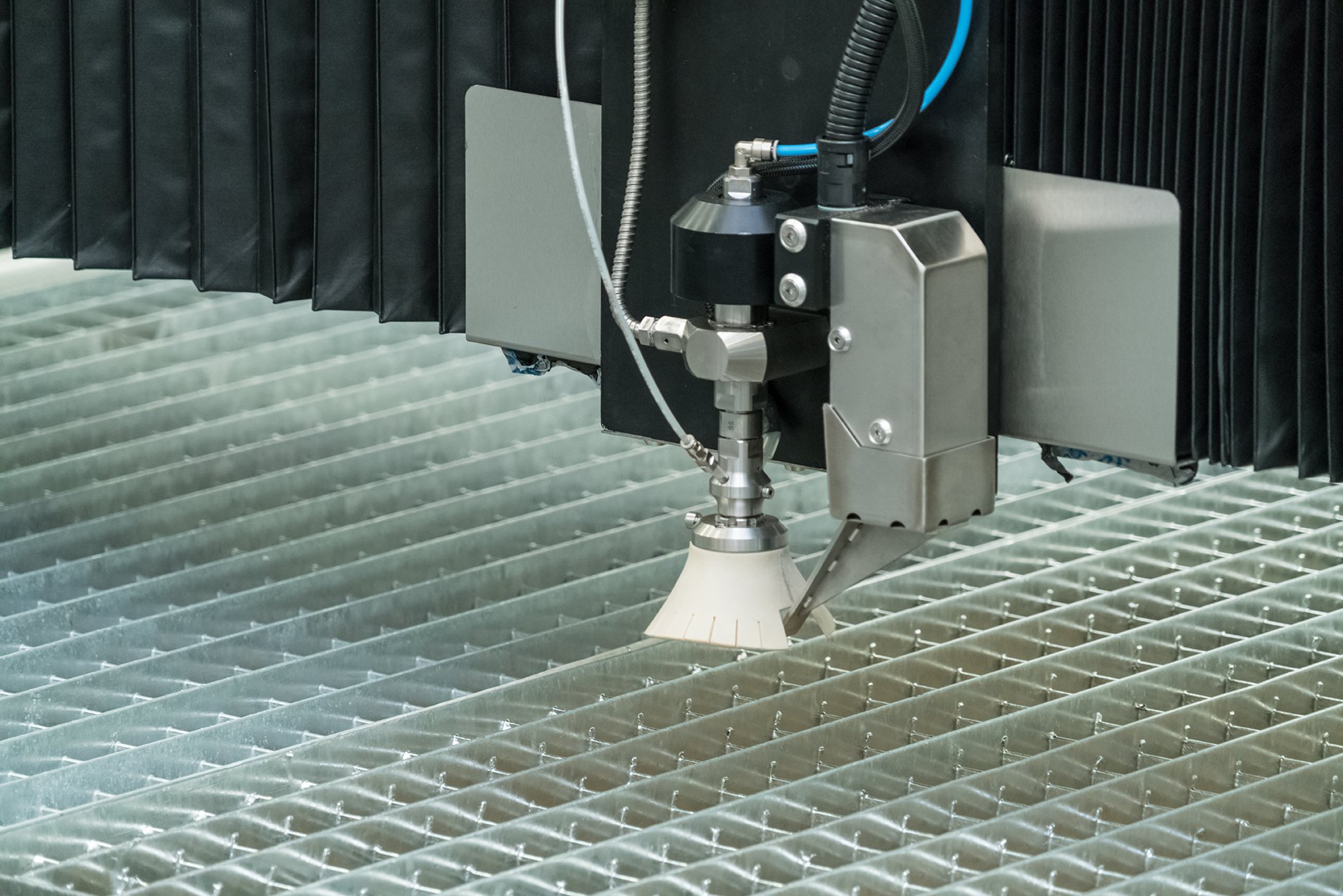

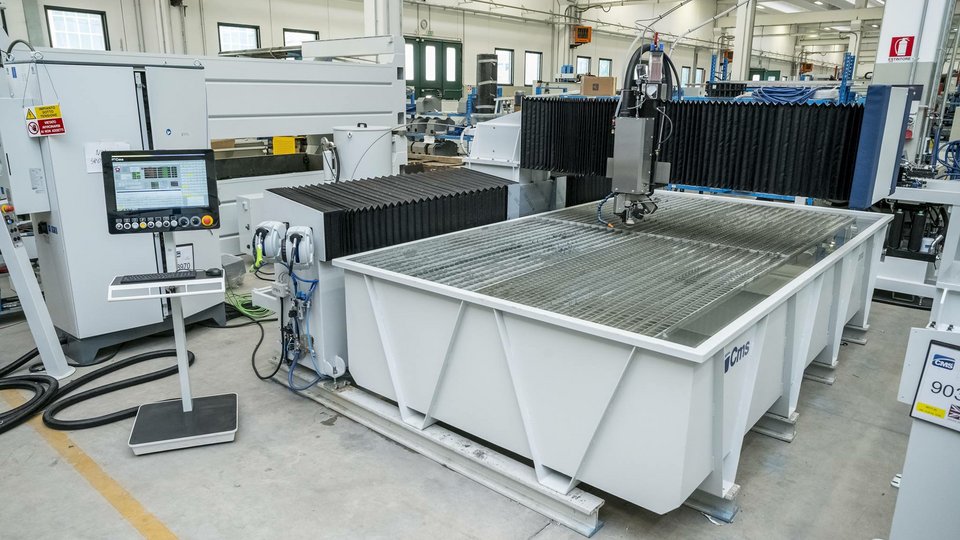

Die Hochdruckschneideanlage besteht aus einem einseitig geführten Ausleger, auf dem der Schneidkopf geführt wird, und einem separat stehenden Schneidbecken. Servomotoren mit hochwertigen, geschliffenen Zahnstangen und Ritzeln sorgen für präzise Achsverfahrung. Strapazierfähige, thermogeformte Faltenbälge schützen die sensiblen Teile während des Schneidens vor Wasser und Schmutz und sorgen für ein dauerhaft optimales Schnittergebnis.

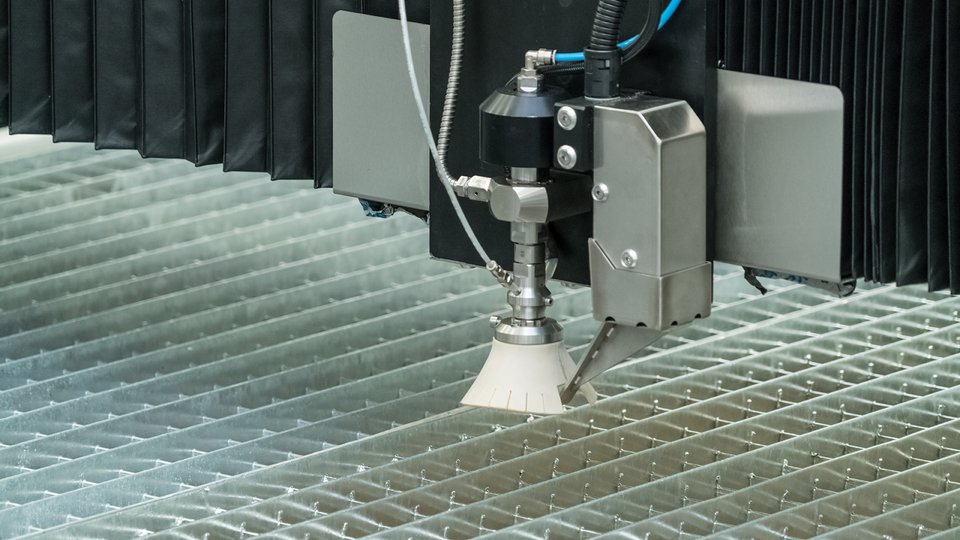

Sicherheit ist Trumpf: Die Prozesssicherheit wird durch die automatische Dosierung des Abrasivs und die Höhenabtastung mit Kollisionsschutz gewährleistet, sodass problemlos Nacht- bzw. Geisterschichten ohne Maschinenbediener möglich sind. Der mit Lichtschranken gesicherte Arbeitsbereich der Anlage ist von 3 Seiten frei zugänglich und kann somit schnell und einfach be- und entladen werden. Damit eignet er sich insbesondere für große unhandliche Materialien.

Die Wasserstrahlschneidanlage kann grundsätzlich mit bis zu zwei 3-Achsen Schneidköpfen bzw. einem 5-Achsen Schneidkopf ausgestattet werden.

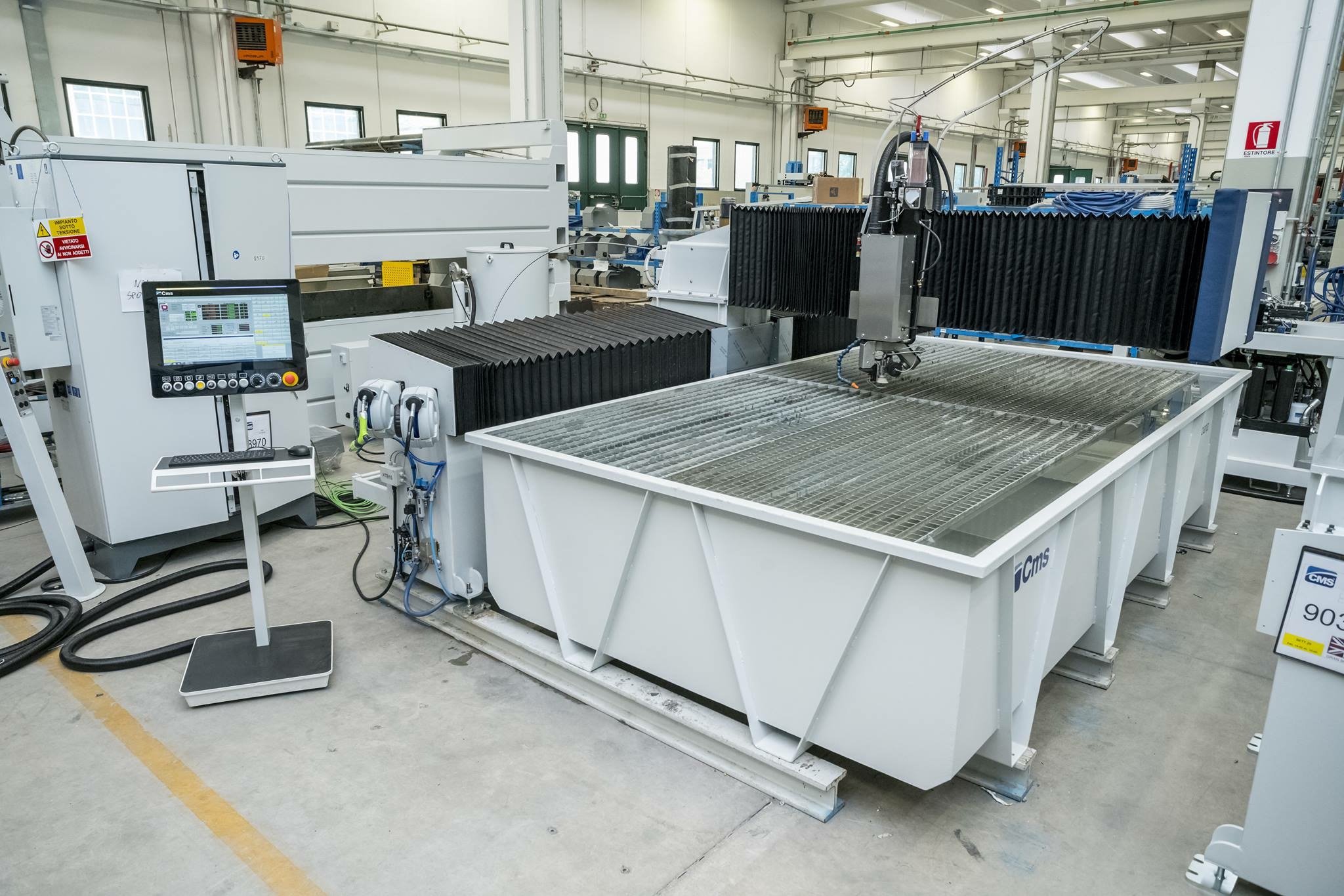

Betrieben wird die Easyline über ein verfahrbares Operator Panel mit 21,5“ Touch-Screen-Monitor und einem Windows-PC in Verbindung mit einer leistungsfähigen Steuerung. Sie kann sowohl am Bedienpult der Wasserstrahlschneidanlage als auch im Büro programmiert werden.

Durch das Baukastenprinzip kann die Anlage in unterschiedlichsten Größen- und Sonderformaten gebaut werden. Neben der offenen Bauweise besticht die EASYLINE durch ihr attraktives Preis-Leistungs-Verhältnis.

EASYLINE im Überblick


WaterjetCuttingSystem
MTW GmbH Wasserstrahlschneidanlage Easyline MTW GmbH Wasserstrahlschneidanlage Easyline MTW GmbH Wasserstrahlschneidanlage Easyline MTW GmbH Wasserstrahlschneidemaschine Easyline MTW GmbH Wasserstrahlschneidemaschine Easyline MTW GmbH Wasserstrahlschneidemaschine Easyline
  • Hochdruckschneideanlage in Kragarmausführung mit frei stehendem Schneidebecken
  • 3 oder 5-Achsen Schneidkopf
  • Schneidbereich individuell anpassbar in Y-Richtung
  • X-Achse max. 2000 mm
  • Separate Kontrolleinheit

Vorteile auf einen Blick


  • Zugänglichkeit Arbeitstisch
  • Preis-Leistung
  • Y-Achse beliebig verlängerbar
  • Automatische Entschlammung über Kettenförderer
  • Doppeltischsystem

Anwendungsfelder


  • Metallbau
  • Boots- und Schiffsbau
  • Dichtungen
  • Kunststoff- und Sondermaterialien
  • Glas-, Keramik- und Steinbearbeitung
EASYLINE Technische Daten
X-Achse 1000 mm / 2000 mm
Y-Achse 1000 mm / 2000 mm / 4000 mm / 6000 mm / usw.
Z-Achse 220 mm bei 3 Achsen Schneidkopf / 120 mm bei 5 Achsen Schneidkopf
C-Achse Optional 600°
B-Achse Optional +/- 60°
Lineare Achsengenauigkeit 0,025 mm
Wiederholgenauigkeit 0,05 mm

Materialien: Metall, Stein, Aluminium, Glas, Kunststoff

Verfügbare Optionen

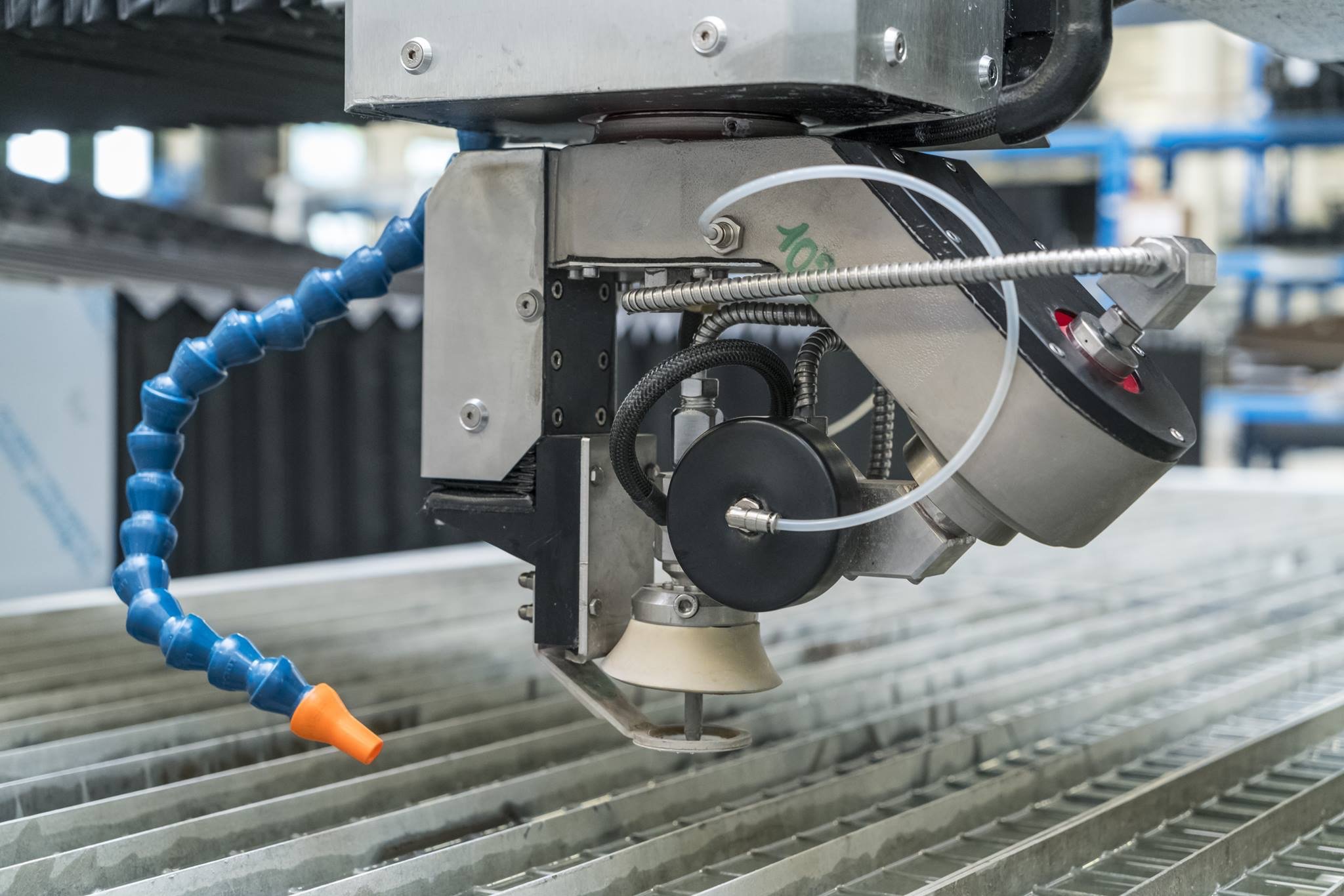

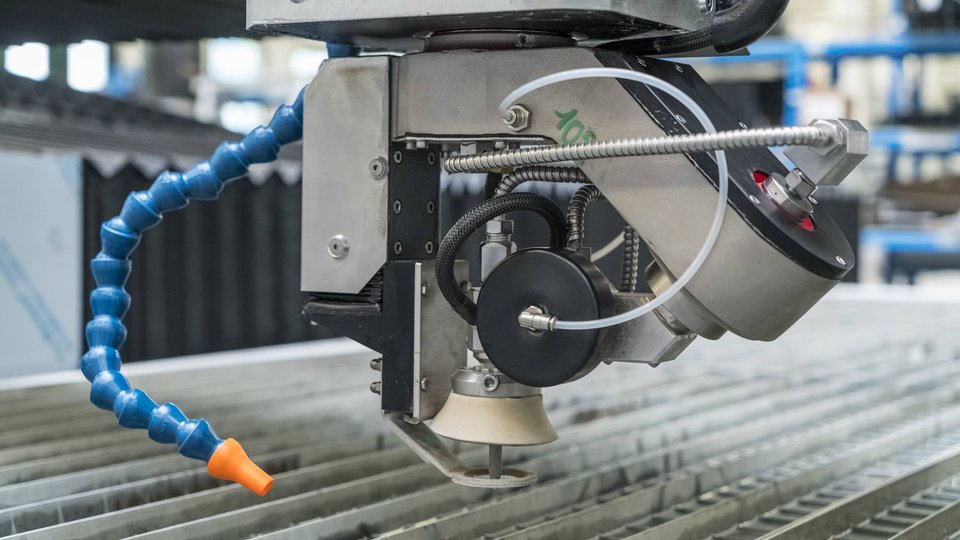

5 Achsen Schneidkopf für Schrägschnitte und automatische Winkelkompensation
Bis zu 2 individuelle 3-Achsen Schneidköpfe zur simultanen Bearbeitung von Serienaufträgen
Mobiles-Operator-Panel
Doppeltisch-System für gleichzeitiges Be- und Entladen während des Schneidvorgangs
Double Bridge-System für weitere Schneidköpfe auf einem separaten Ausleger
Kipptisch für einfaches Beladen von großen Rohtafeln
Kettenförderer zur automatischen Entschlammung
Bohreinheit zur Anbohrung von delaminierenden Werkstoffen
Kamera-Teach-In zur genauen Einmessung von bearbeiteten Bauteilen
2D/3D CAD CAM Software inkl. Materialdatenbank
