PROLINE


Wasserstrahlschneidanlage

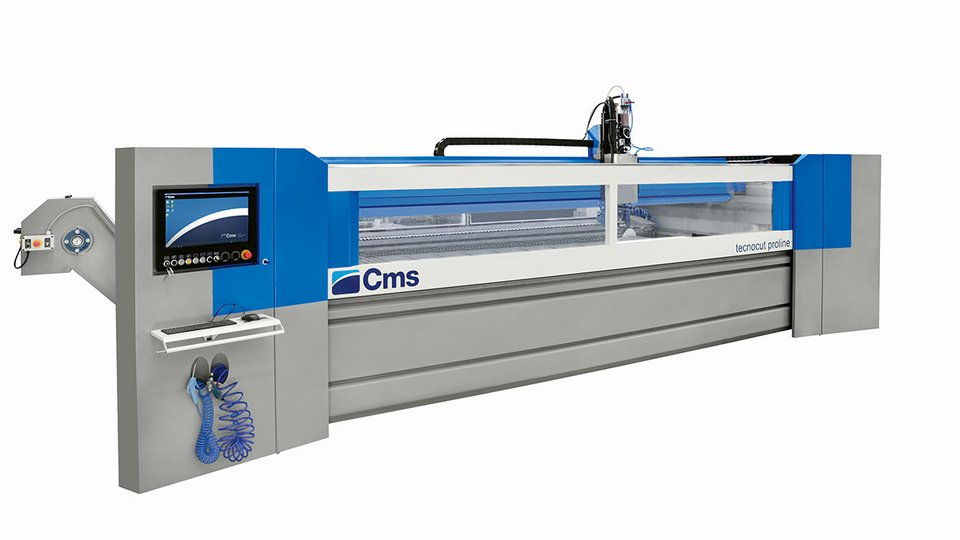

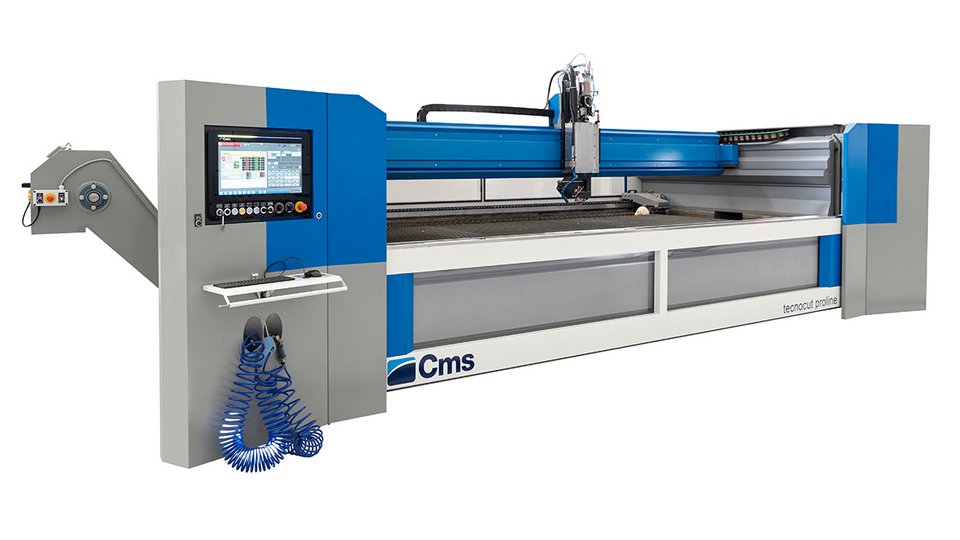

Die Baureihe Tecnocut PROLINE ist eine High-Performance Wasserstrahlschneidanlage und eignet sich für hochpräzise Schneideaufträge und dauerhaften industriellen Einsatz! Sie kann sowohl als Reinwasser- wie auch als Abrasivanlage genutzt werden. Der charakteristische Aufbau mit der Integration der typischen Wasserstrahl-Maschinenperipherie (Pumpe und Abrasivtank) in das Bearbeitungszentrum ermöglicht die einfache Installation des Komplettsystems in bestehende Produktionshallen und -konzepte.

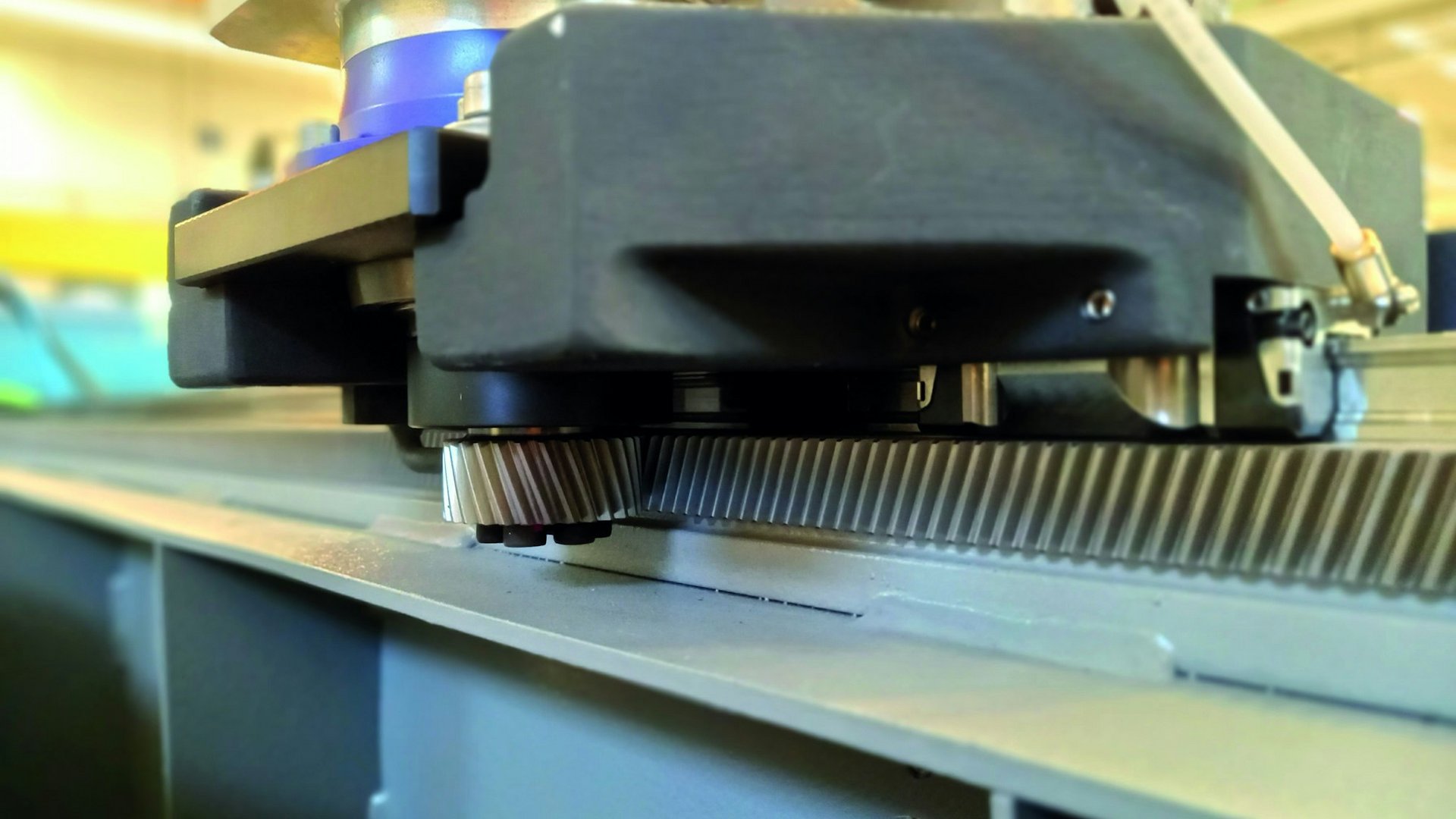

Die Hochdruckschneideanlage besteht aus einer Monoblock-Brücken-Konstruktion mit Gantry Antrieb. Der Schneidkopf wird auf einer massiven Maschinenbrücke geführt, das Schneidbecken ist im Maschinengestell integriert und thermisch von allen Achsen getrennt. Servomotoren mit hochwertigen, geschliffenen schrägverzahnten Zahnstangen und Ritzeln sorgen für hochpräzise Achsverfahrung. Die Achsen selbst werden über ein komplett verschleißfreies Labyrinth-System aus Blechverkleidungen geschützt, welches bestmöglichen Schutz vor Staub und Wasser bietet.

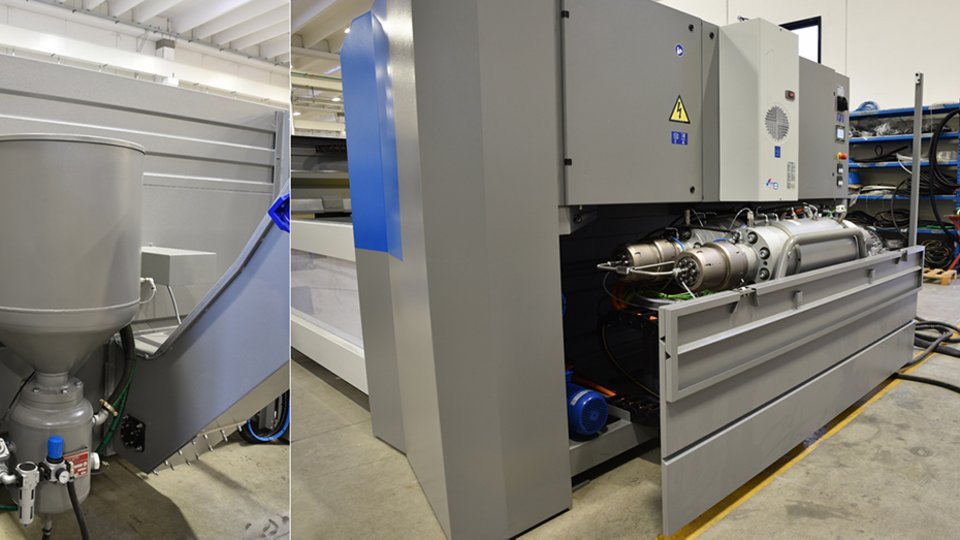

Durch die Integration von Abrasivtank und Hochdruckpumpe wird das Gesamtlayout der Maschine reduziert und die Länge der verschleißanfälligen Leitungen deutlich reduziert.

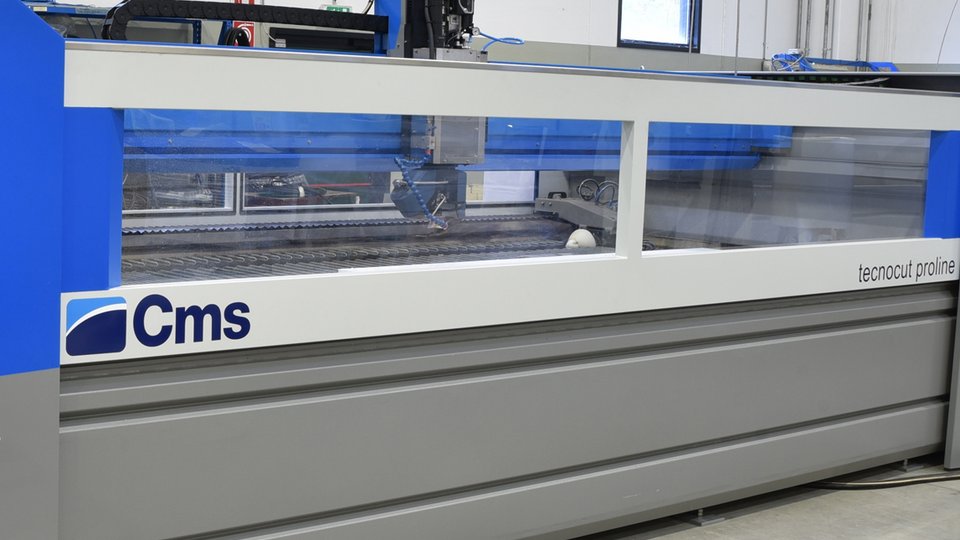

Sicherheit ist Trumpf: Die Prozesssicherheit wird durch die automatische Dosierung des Abrasivs und die Höhenabtastung mit Kollisionsschutz gewährleistet, sodass problemlos Nacht- bzw. Geisterschichten ohne Maschinenbediener möglich sind. Der durch automatische Hubtüren gesicherte Arbeitsbereich der Anlage ist von 2 Seiten frei zugänglich und kann somit schnell und einfach be- und entladen werden. Der geschlossene Aufbau der Anlage gewährleistet ein sicheres, leises und vor allem sauberes Arbeitsumfeld.

Die Wasserstrahlschneidanlage kann mit diversen 3-Achs und 5-Achs Schneidkopfkonfigurationen ausgestattet werden.

Betrieben wird die PROLINE über ein integriertes Operator Panel mit 21,5“ Touch-Screen-Monitor und einem Windows-PC in Verbindung mit einer leistungsfähigen Steuerung. Sie kann sowohl am Bedienpult der Wasserstrahlschneidanlage als auch im Büro programmiert werden.

Die Wasserstrahlschneidanlage kann in den Größen 1700x3300 und 2000x4250 mm gebaut werden. Die PROLINE besticht durch hochwertigsten Maschinenbau und modernste Technik in allen Bereichen und wird damit auch höchsten Ansprüchen gerecht.

PROLINE im Überblick


WaterjetCuttingSystem
MTW GmbH Wasserstrahlschneidanlage PROLINE MTW GmbH Wasserstrahlschneidanlage PROLINE MTW GmbH Wasserstrahlschneidanlage PROLINE MTW GmbH Wasserstrahlschneidanlage PROLINE MTW GmbH Wasserstrahlschneidanlage PROLINE MTW GmbH Wasserstrahlschneidanlage Proline MTW GmbH Wasserstrahlschneidanlage PROLINE
  • Hochdruckschneideanlage in Monoblockausführung und integriertes Schneidbecken für höchste Genauigkeit
  • 3 oder 5-Achsen Schneidköpfe
  • Schneidebereich 1700 x 3000 mm oder 2000 x 4000mm
  • Automatisches Abrasiventsorgungssystem "Bagger"
  • Pneumatische Hubtüren für Spritzschutz, Arbeitssicherheit und Geräuschschutz
  • Integrierte Kontrolleinheit

Vorteile auf einen Blick


  • All in One Layout / Kompakte Installation
  • Sauber / Sicher / Leise durch Türensystem
  • Hohe Präzision durch Gantry-Bauweise und hochgenaue Führungen

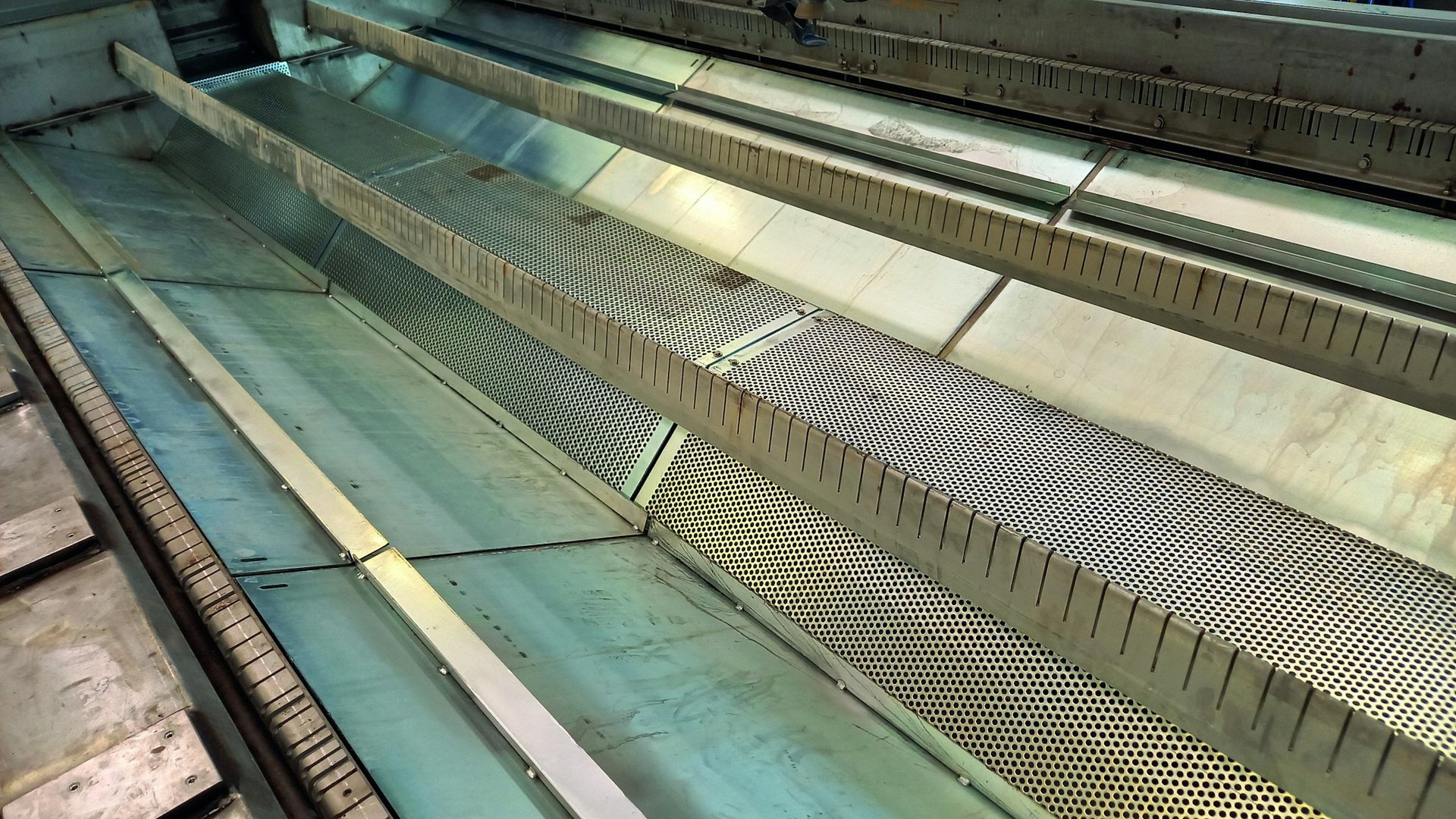

  • Automatische Entschlammung über Kettenförderer
  • Labyrinthsystem zum Schutz der Führungen

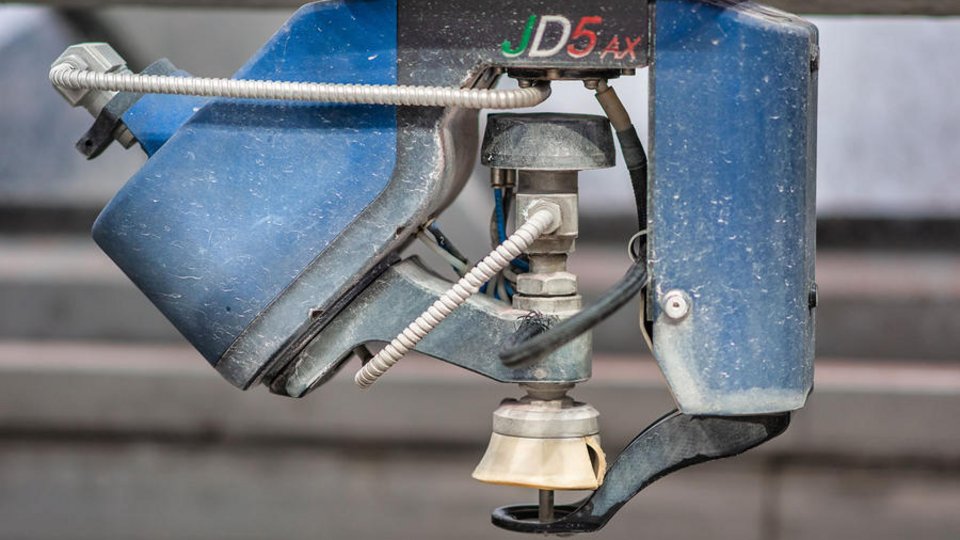

  • JD5Ax Schneidkopf
  • Ausstattung beliebig konfigurierbar

Anwendungsfelder


  • Metall- und Maschinenbau
  • Luft- und Raumfahrt
  • Verteidigungsindustrie
  • Boots- und Schiffsbau
  • Blechbearbeitung
  • Kunststoffbearbeitung
  • Präzisionsbearbeitung
PROLINE Technische Daten
X-Achse 1700 mm / 2000 mm
Y-Achse 3000 mm / 4000 mm
Z-Achse 300 mm bei 3 Achsen Schneidkopf / 200 mm bei 5 Achsen Schneidkopf
C-Achse Optional endlos
B-Achse Optional +/- 60°
Lineare Achsengenauigkeit 0,025 mm
Wiederholgenauigkeit 0,025 mm

Verfügbare Optionen

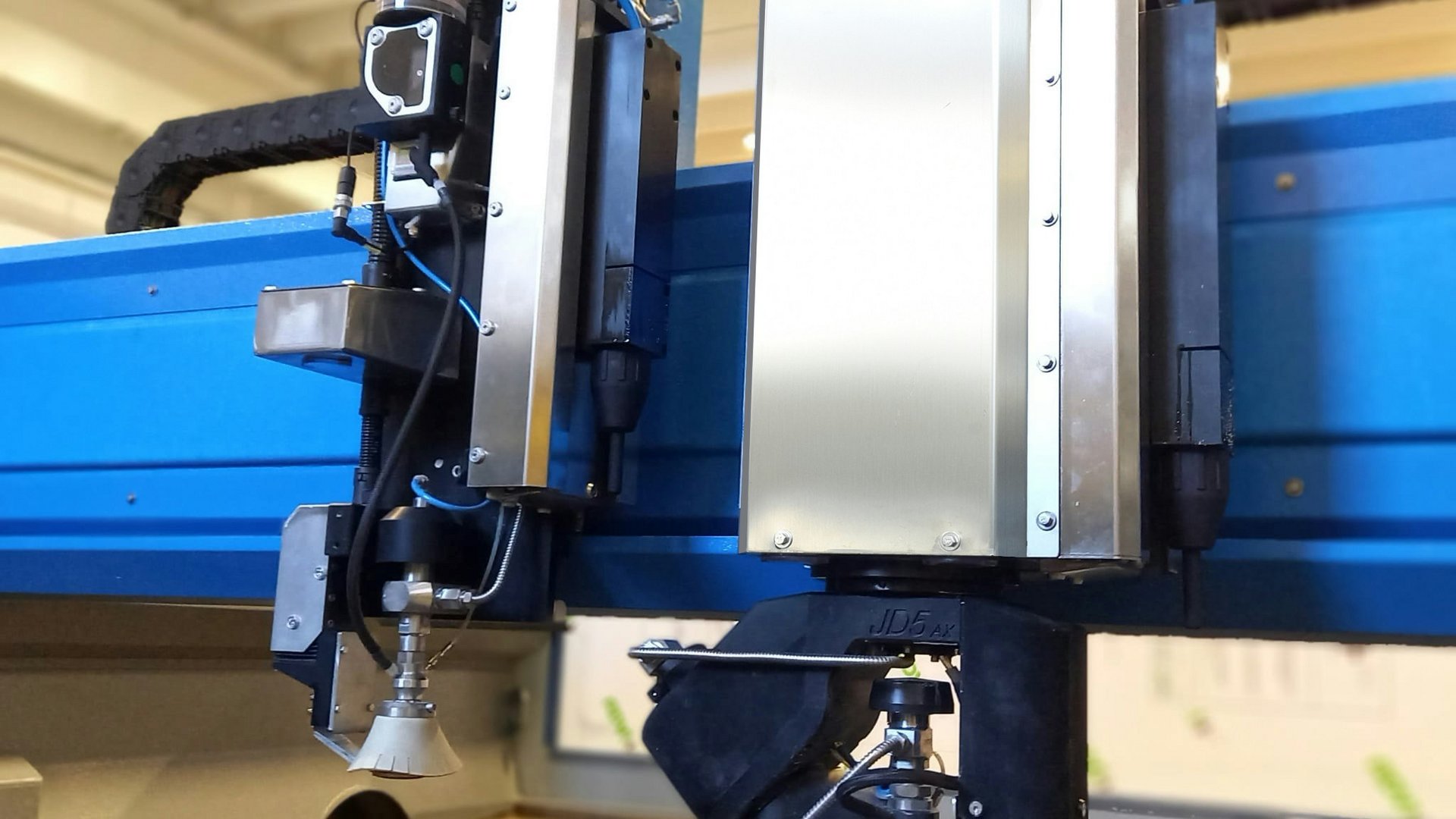

JD5Ax – 5 Achsen Schneidkopf für Schrägschnitte und automatische Winkelkompensation
Bis zu 6 individuelle Schneidköpfe zur simultanen Bearbeitung von Serienaufträgen
Rohrachse zur Bearbeitung von Rohren- und Vierkantrohren
Kettenförderer zur automatischen Entschlammung

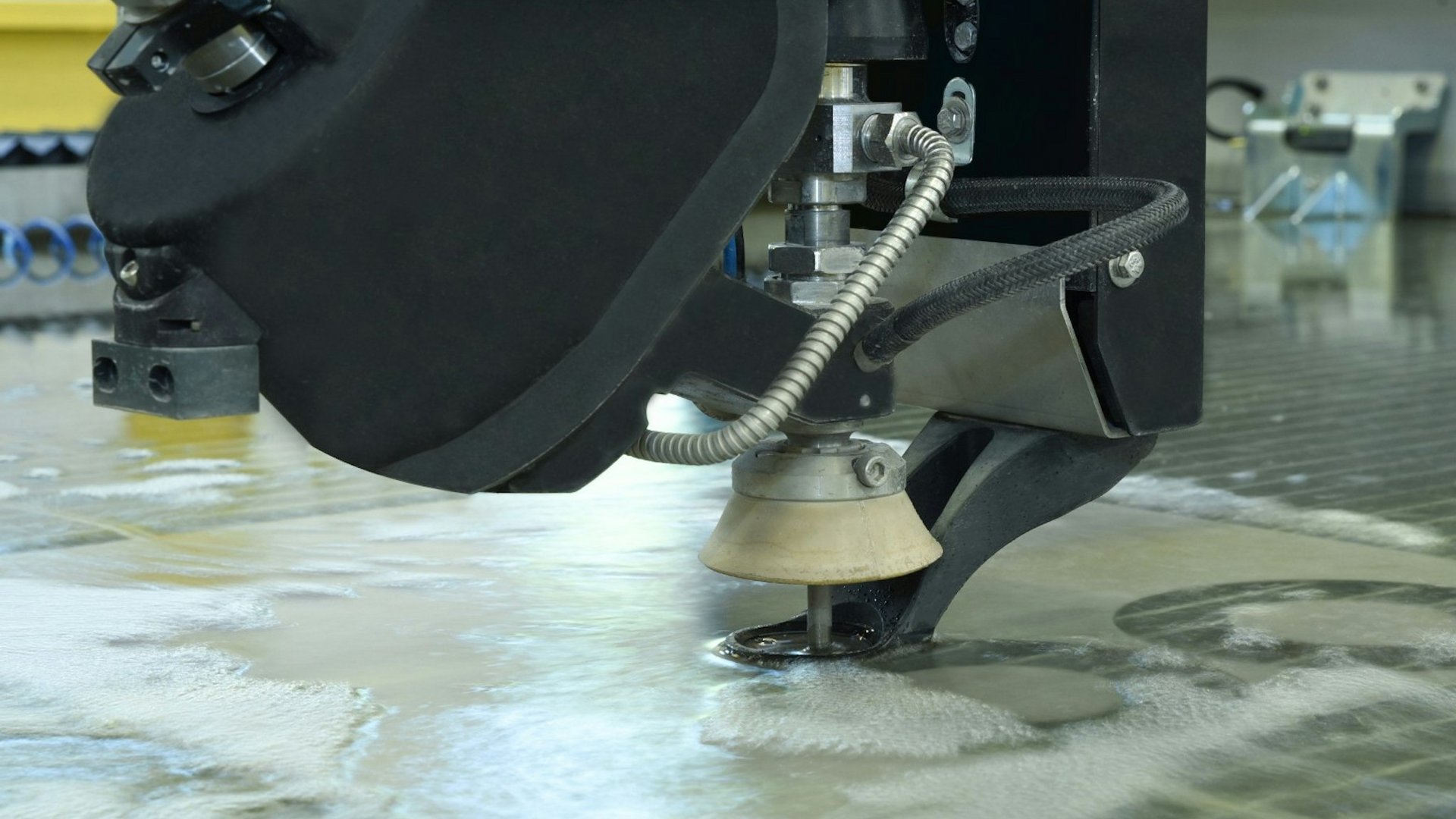

EWL Wasserlevelsystem für automatisches Unterwasserschneiden
Bohreinheit zur Anbohrung von delaminierenden Werkstoffen
Kamera-Teach-In zur genauen Einmessung von bearbeiteten Bauteilen
2D/3D CAD CAM Software inkl. Materialdatenbank
