AQUATEC


Hochdruckschneideanlage

Die Baureihe Tecnocut Aquatec ist eine extrem massive High-Performance Wasserstrahlschneidanlage und speziell für den dauerhaften industriellen Einsatz geeignet. Der modulare Aufbau der Anlage ermöglicht extrem große Arbeitsbereiche oder auch Doppeltischsysteme.

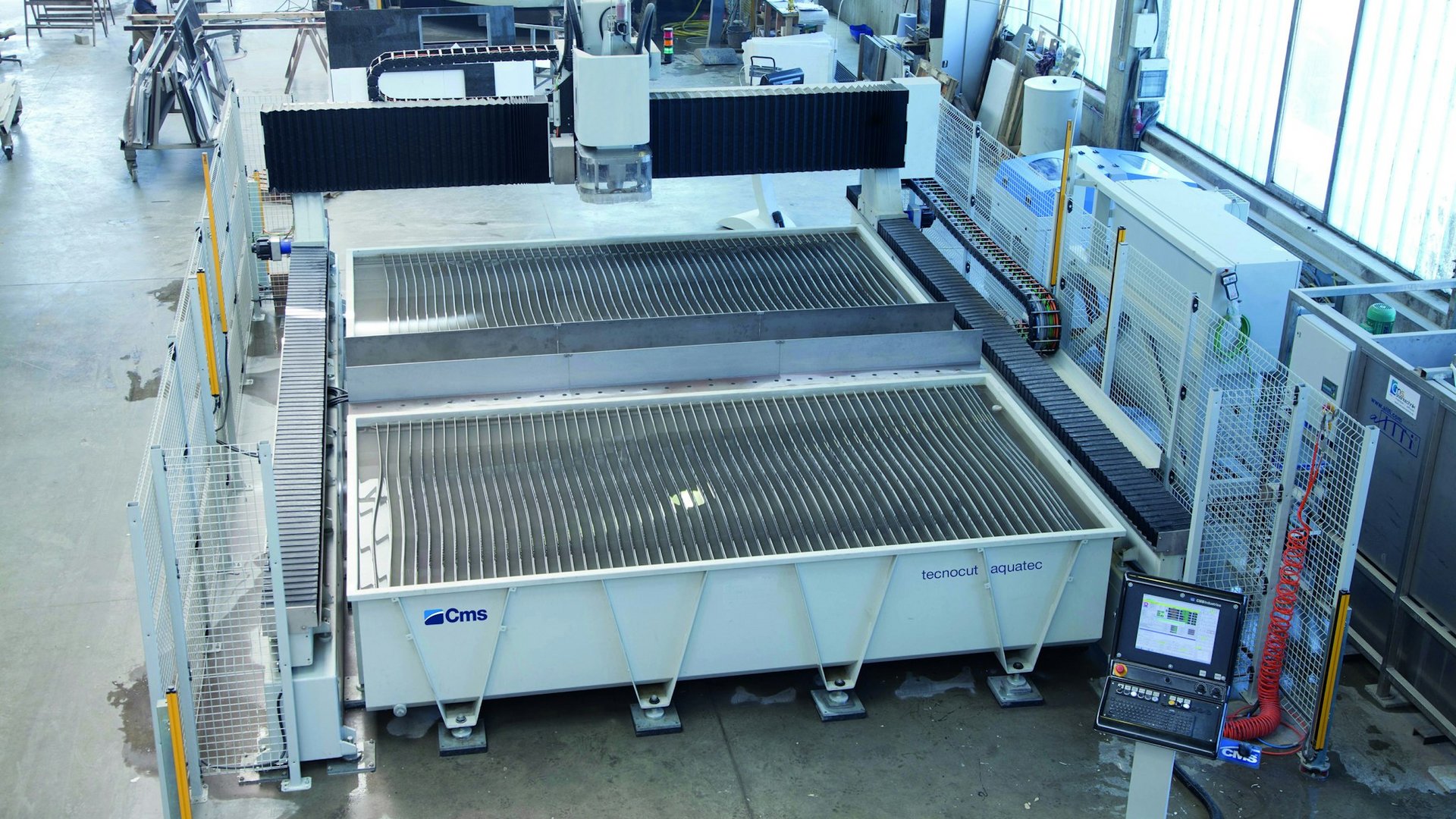

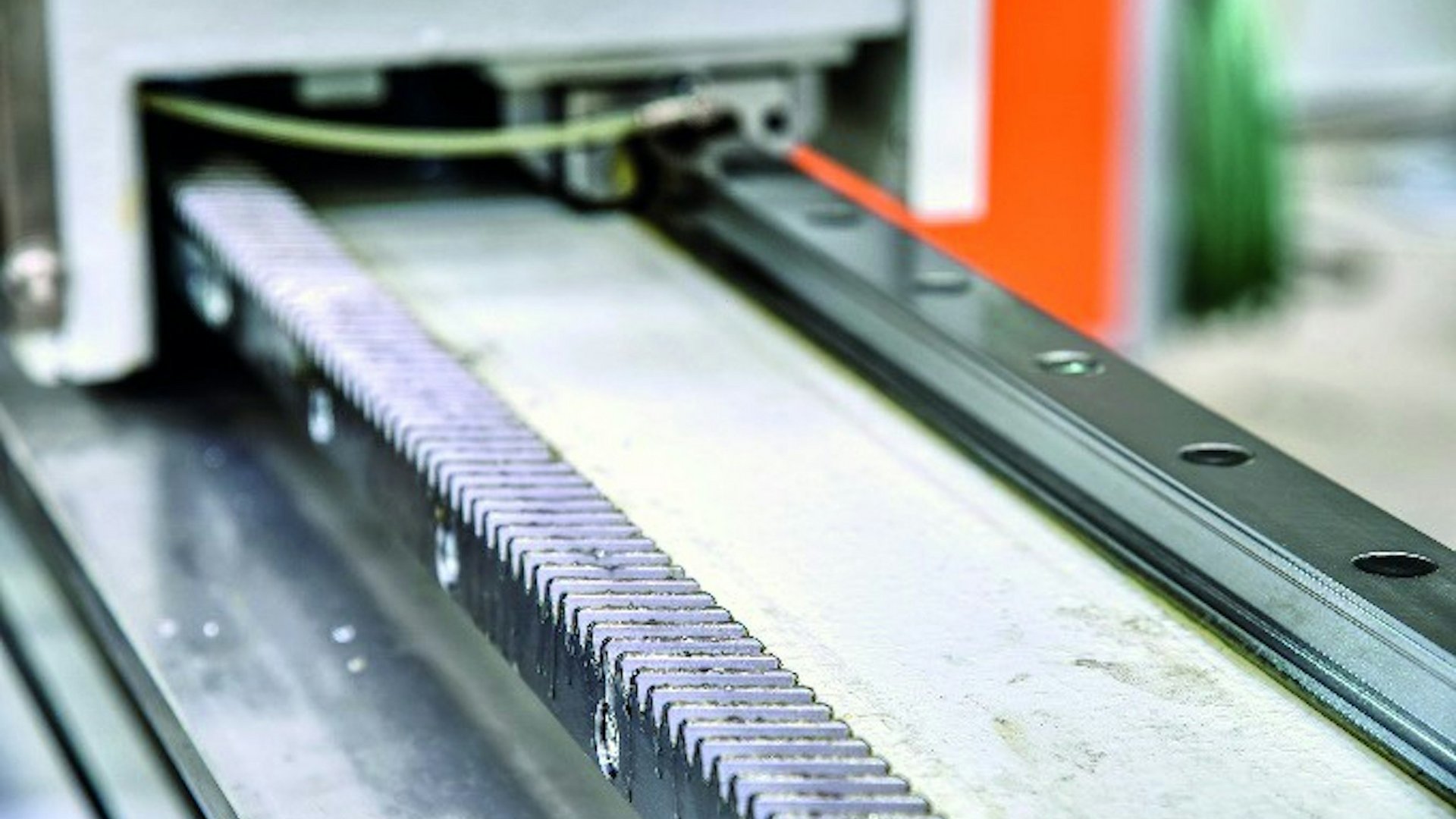

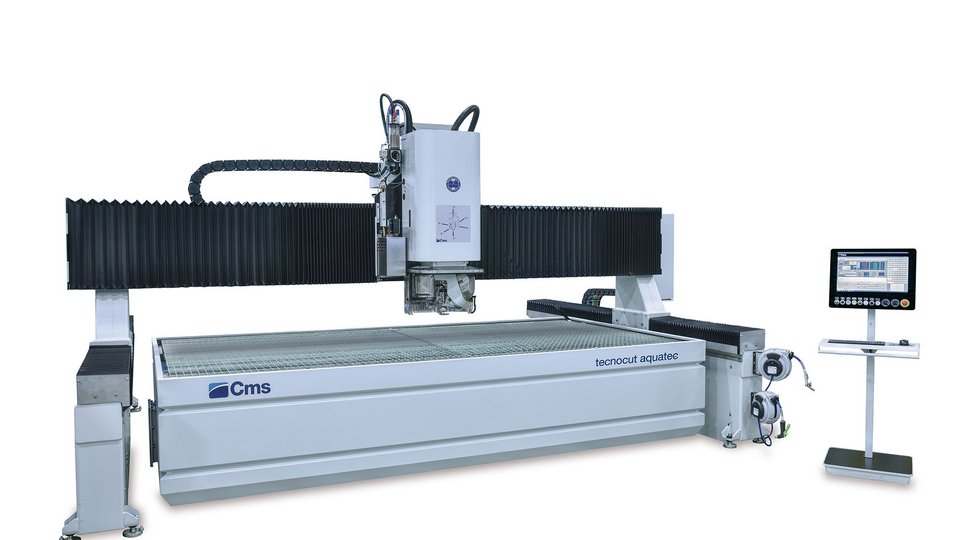

Die Hochdruckschneideanlage besteht aus einer Brücken-Konstruktion mit Gantry Antrieb in Portalbauweise. Eine massive Maschinenbrücke führt den Schneidkopf. Das Schneidbecken wird separat im Arbeitsraum platziert und ist somit thermisch von allen Achsen getrennt. Leistungsstarke Servomotoren mit hochwertigen, geschliffenen schrägverzahnten Zahnstangen und Ritzeln sorgen für hochpräzise Achsverfahrung über den kompletten Arbeitsbereich der Maschine. Strapazierfähige, thermogeformte Faltenbälge schützen die sensiblen Teile während des Schneidens vor Wasser und Schmutz und sorgen für ein dauerhaft optimales Schnittergebnis.

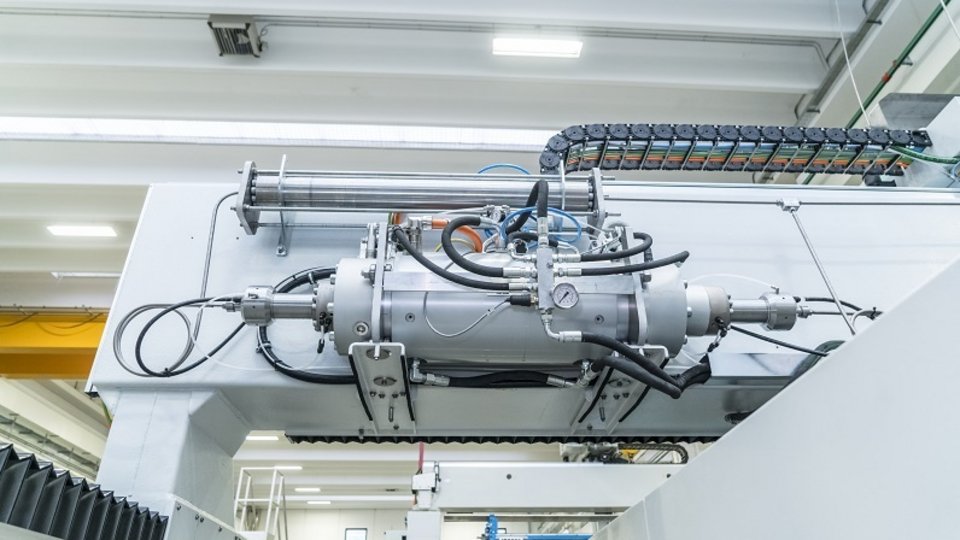

Die robuste Bauart mit einer starken Maschinenbrücke ermöglicht die Installation der elektrischen Hochdruckpumpe Greenjet „on board“, d. h. der komplette Druckübersetzer wird auf der Brücke mitgeführt. Dadurch werden die Druckverluste und der Verschleiß der Hochdruckleitungen und die damit verbundenen laufenden Kosten auf ein Minimum reduziert.

Safety first: Nacht- und Geisterschichten ohne Maschinenbediener sind ohne Probleme möglich, denn die automatische Dosierung des Abrasivs und die Höhenabtastung mit Kollisionsschutz gewährleisten höchste Sicherheit. Der durch Lichtschranken gesicherte Arbeitsbereich der Anlage ist von 2 Seiten frei zugänglich, der großzügige Abstand zwischen Maschinenschulter und Schneidbecken ermöglicht ein einfaches Be- und Entladen, auch von sehr großen Arbeitsplatten.

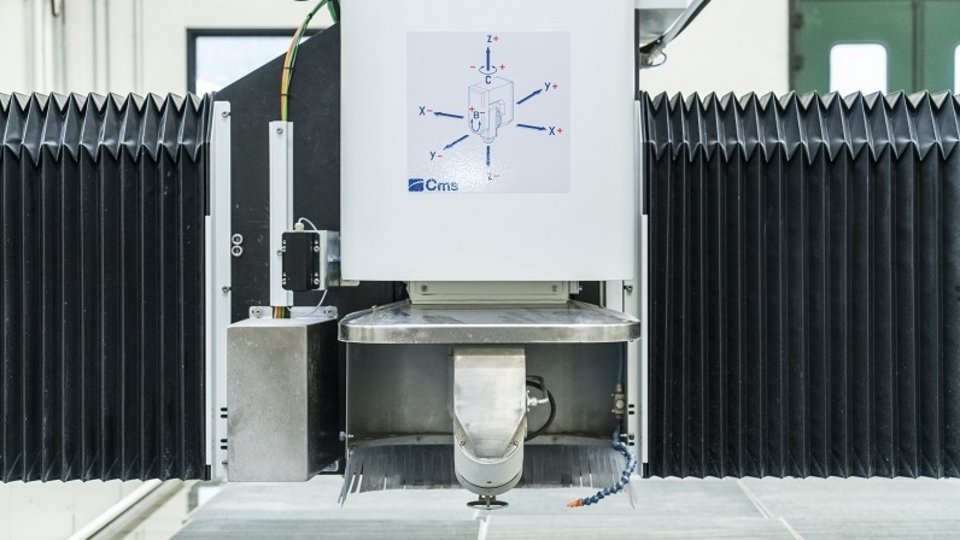

Die Wasserstrahlschneidanlage kann mit diversen 3-Achs und 5-Achs Schneidkopfkonfigurationen ausgestattet werden.

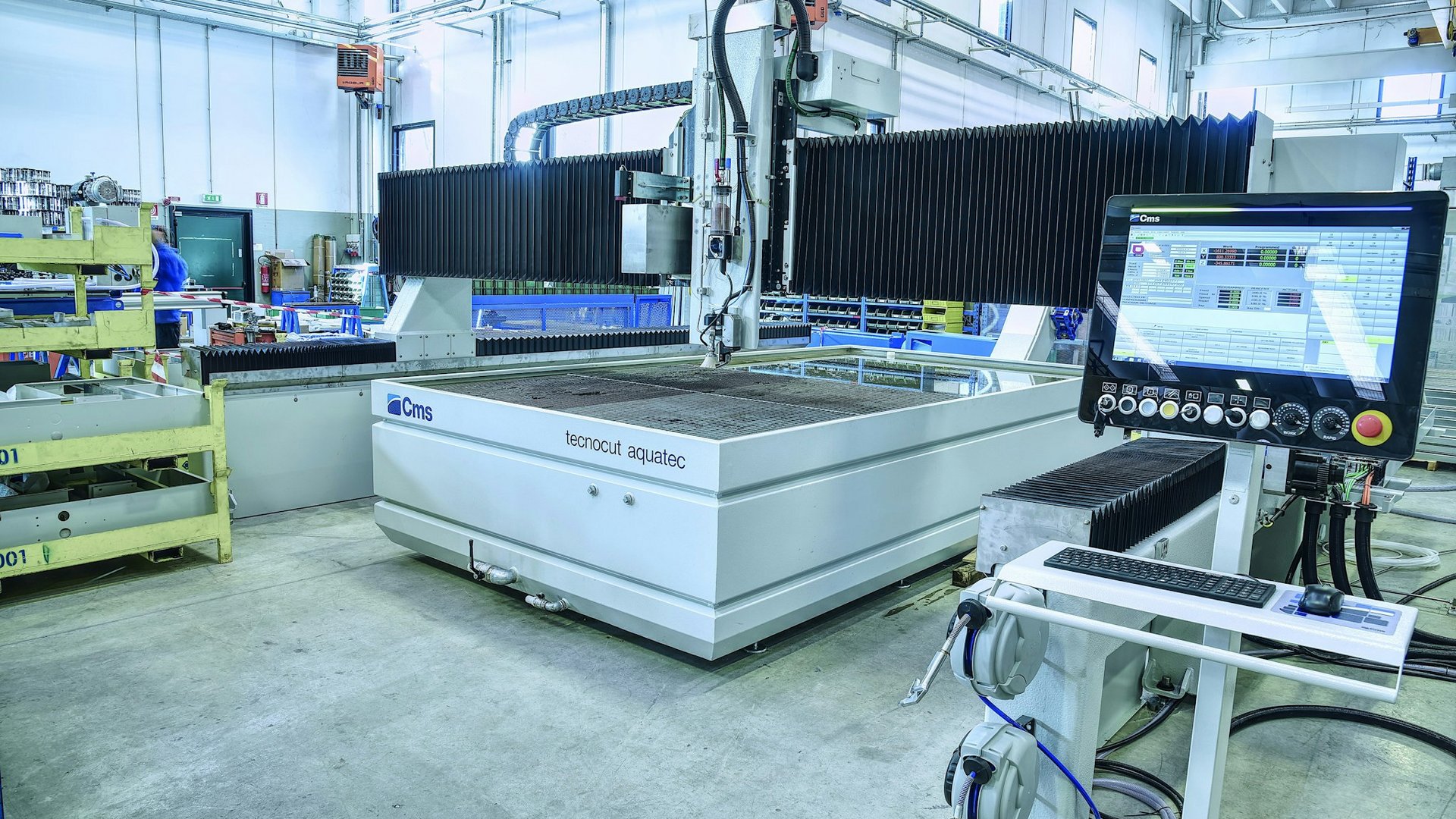

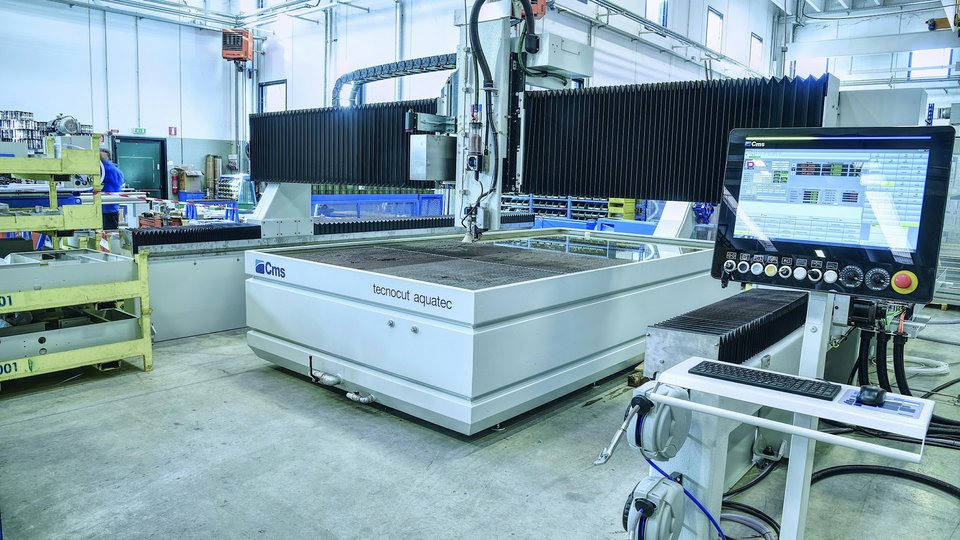

Betrieben wird die Wasserstrahlschneidanlage über ein verfahrbares Operator Panel mit 21,5“ Touch-Screen-Monitor und einem Windows-PC in Verbindung mit einer leistungsfähigen Steuerung. Die Programmierung ist sowohl am Bedienpult der Anlage als auch im Büro möglich.

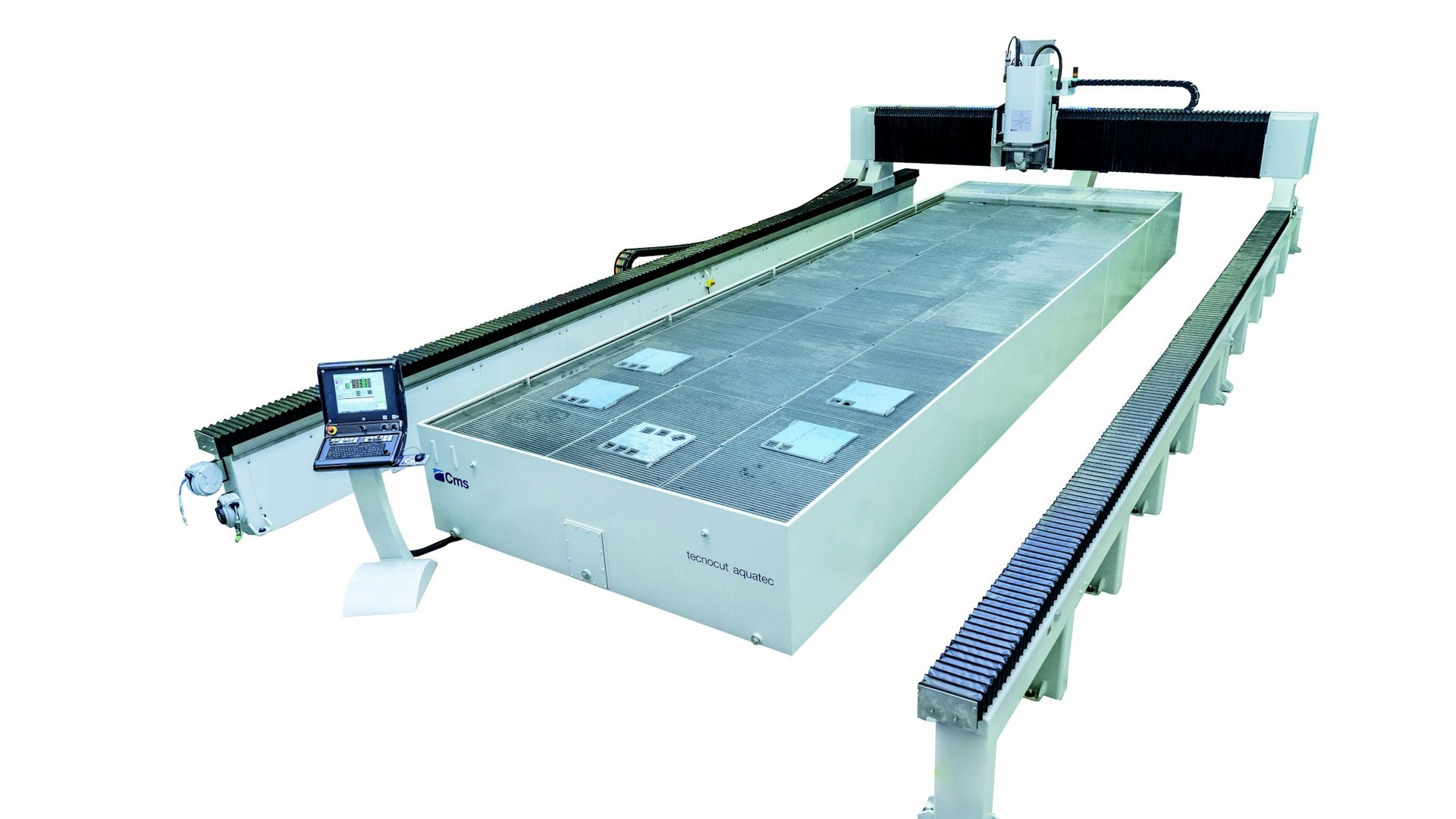

Die Wasserstrahlschneidanlage kann in durch ihren modularen Aufbau in diversen Größen gebaut werden. Die AQUATEC besticht durch hochwertigen und massiven Maschinenbau und modernste Technik in allen Bereichen und wird damit auch höchsten Ansprüchen gerecht.

AQUATEC im Überblick


WaterjetCuttingSystem
MTW GmbH Wasserstrahlschneidanlage Aquatec MTW GmbH Wasserstrahlschneidanlage Aquatec MTW GmbH Wasserstrahlschneidemaschine Aquatec MTW GmbH Wasserstrahlschneidemaschine Aquatec MTW GmbH Wasserstrahlschneidemaschine Aquatec
  • Hochdruckschneideanlage in Portalbauweise mit Brückenkonstruktion auf Maschinenschultern und separaten Schneidbecken
  • 3 oder 5-Achsen Schneidköpfe
  • Arbeitsbereich und Tischkonstruktion individuell Anpassbar
  • Integrierte Kontrolleinheit

Vorteile auf einen Blick


  • Massive Brückenkonstruktion
  • Sonderformate
  • Pump on Board – Kurze Hochdruckleitungen
  • Zugänglichkeit
  • Automatische Entschlammung über Kettenförderer
  • Doppeltischsystem

Anwendungsfelder


  • Metall- und Maschinenbau
  • Luft- und Raumfahrt
  • Verteidigungsindustrie
  • Boots- und Schiffsbau
  • Blechbearbeitung
  • Sonderformatbearbeitung
AQUATEC Technische Daten
X-Achse 3800 mm / 4000 mm / 6000 mm
Y-Achse 2650 mm / 3300 mm / 5300 mm / 7300 mm / usw.
Z-Achse 530 mm / 1000 mm
C-Achse Optional 600°
B-Achse Optional +/- 60°
Lineare Achsengenauigkeit 0,025 mm
Wiederholgenauigkeit 0,05 mm

Materialien: Metall, Stein, Aluminium, Glas, Kunststoff

Verfügbare Optionen


JD5Ax – 5 Achsen Schneidkopf für Schrägschnitte und automatische Winkelkompensation
Bis zu 6 individuelle Schneidköpfe zur simultanen Bearbeitung von Serienaufträgen
Doppeltisch-System für gleichzeitiges Be- und Entladen während des Schneidvorgangs
Double Bridge-System für weitere Schneidköpfe auf einem separaten Ausleger
Kipptisch für einfaches Beladen von großen Rohtafeln
EWL Wasserlevelsystem für automatisches Unterwasserschneiden
Kettenförderer zur automatischen Entschlammung
Bohreinheit zur Anbohrung von delaminierenden Werkstoffen
Kamera-Teach-In zur genauen Einmessung von bearbeiteten Bauteilen
2D/3D CAD CAM Software inkl. Materialdatenbank
